Manual de TopoCal 2019

Versión 01 del 09-04-2019



































1      Indice de TopoCal 2019

1       Indice de TopoCal 2019. 1-2

1.1          Introducción. 1-23

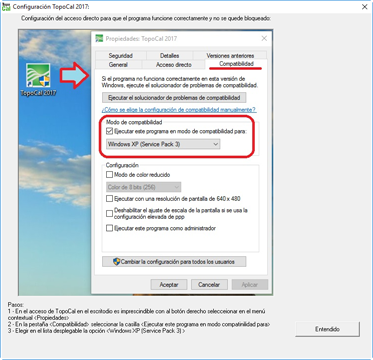

1.2          Instalación. 1-25

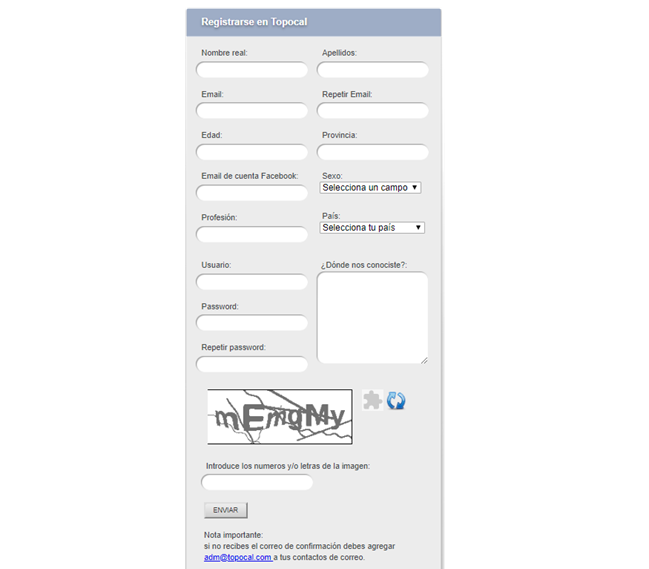

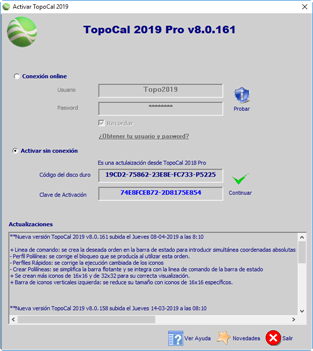

1.3          Licencia y activación. 1-25

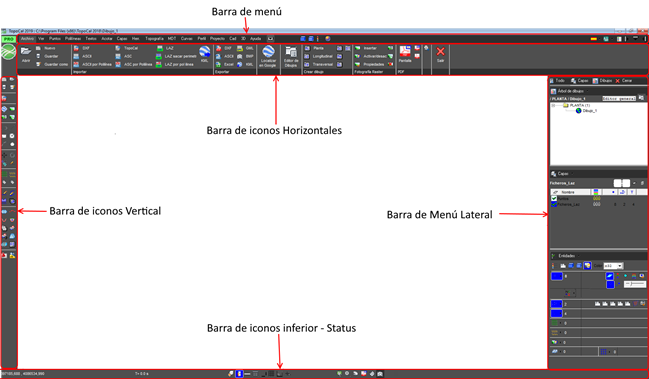

1.4          Interfaz gráfica. 1-26

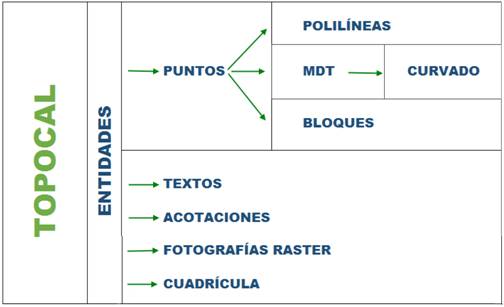

1.5          Características Principales. 1-27

1.6          Puntos. 1-28

1.7          Polilíneas. 1-28

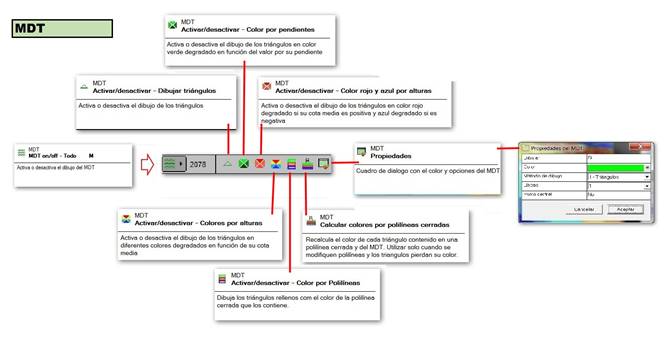

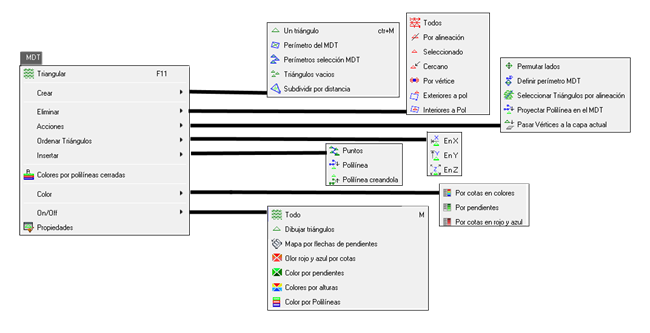

1.8          MDT. 1-29

1.9          Curvado. 1-29

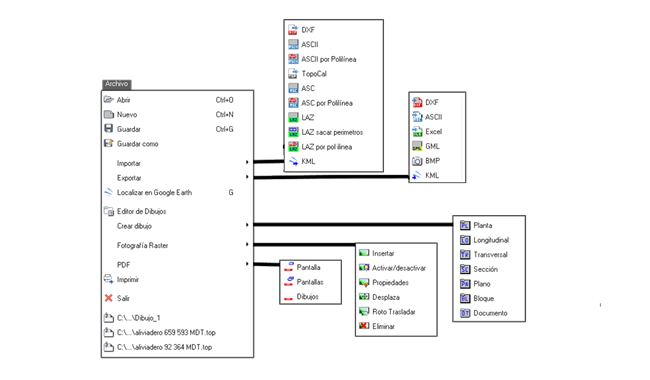

2       Archivo. 2-31

2.1          imageAbrir 2-31

2.2          imageNuevo. 2-32

2.3          imageGuardar 2-33

2.4          image Guardar como. 2-33

2.5          Importar 2-34

2.5.1      image DXF. 2-34

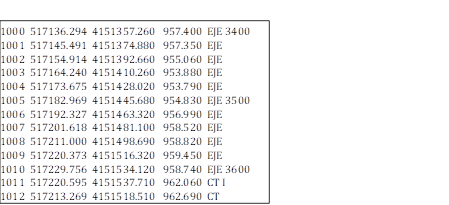

2.5.2      image ASCII 2-36

2.5.3      image ASCII por polilínea. 2-39

2.5.4      image TopoCal 2-39

2.5.5      image ASC. 2-40

2.5.6      image ASC  por polilínea. 2-41

2.5.7      image LAZ. 2-42

2.5.8      image LAZ sacar perímetro. 2-42

2.5.9      image LAZ por polilínea. 2-43

2.5.10         image Kml 2-44

2.6          Exportar 2-46

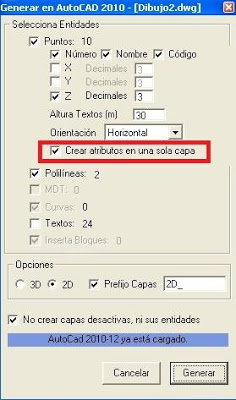

2.6.1      image DXF. 2-46

2.6.2      image ASCII 2-47

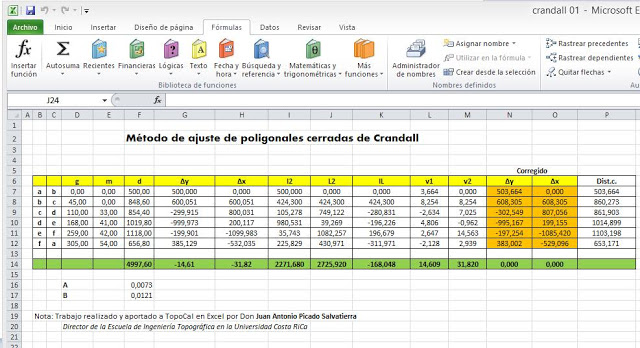

2.6.3      image Excel 2-47

2.6.4      image GML. 2-48

2.6.5      1499BMP. 2-48

2.6.6      image Kml 2-48

2.7          imageLocalizar en Google Earth. 2-50

2.8          imageEditor de Dibujos. 2-50

2.9          Crear dibujo. 2-51

2.9.1      image Planta. 2-52

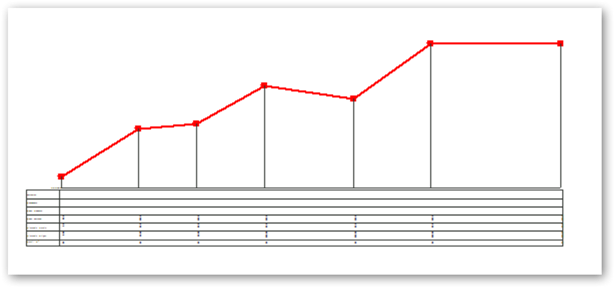

2.9.2      image Longitudinal 2-52

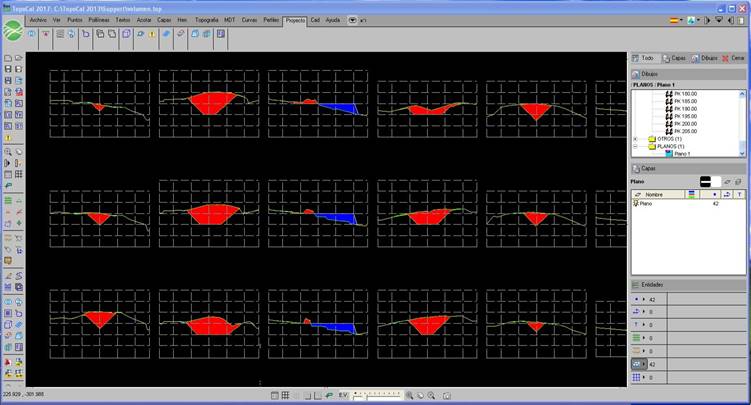

2.9.3      image Transversal 2-54

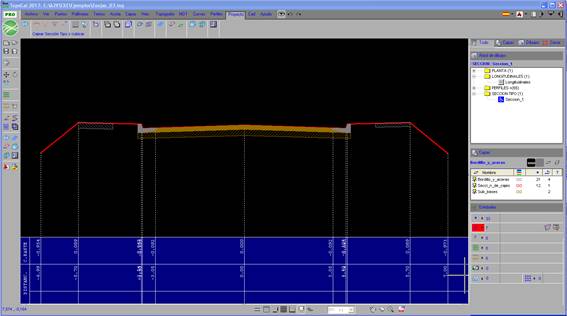

2.9.4      image Sección. 2-54

2.9.5      image Plano. 2-55

2.9.6      image Bloque. 2-56

2.9.7      image Documento. 2-57

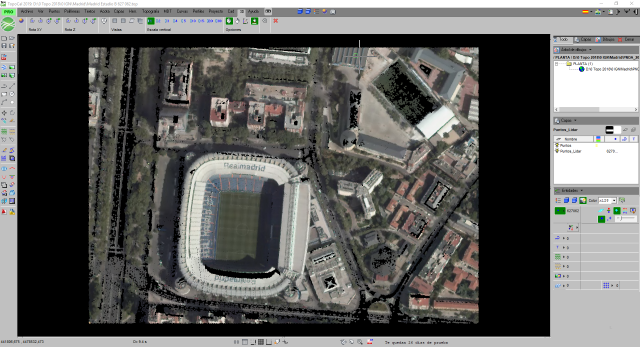

2.10       Foto Raster 2-58

2.10.1         imageInsertar 2-58

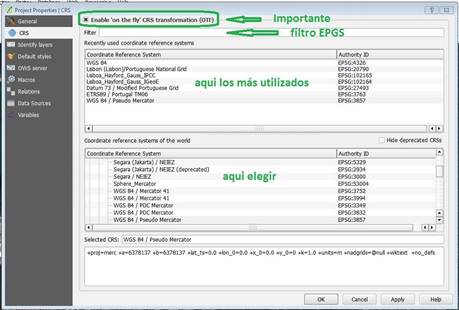

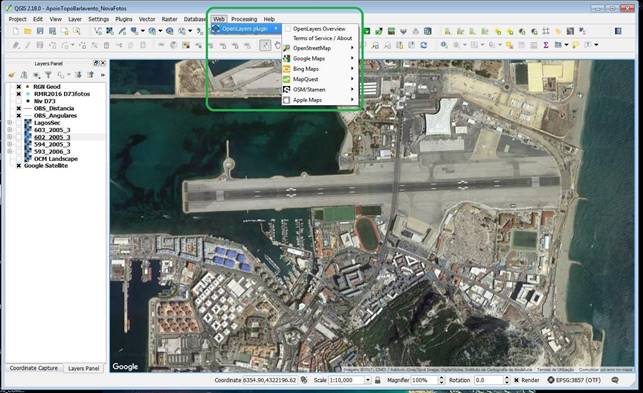

2.10.2         Con QGis. 2-59

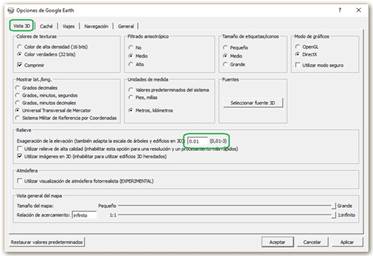

2.10.3         Con Google Earth Pro. 2-61

2.10.4         imageActivar/desactivar 2-63

2.10.5         imagePropiedades. 2-63

2.10.6         imageDesplaza. 2-63

2.10.7         imageRoto Trasladar 2-63

2.10.8         imageEliminar 2-63

2.11       Imprimir en PDF. 2-63

2.11.1         image Pantalla. 2-64

2.11.2         image Pantallas. 2-65

2.11.3         image Dibujos. 2-66

2.12       image Imprimir 2-66

2.13       image Salir 2-67

3       Ver 3-68

3.1          imageDeshacer 3-68

3.2          imageRehacer 3-68

3.3          image Editor 3D.. 3-69

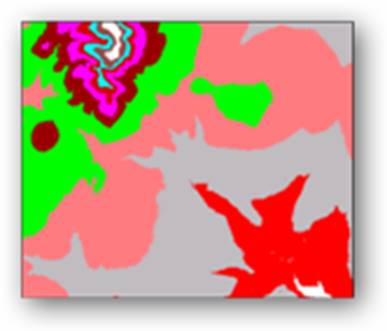

3.4          Renderizado. 3-71

3.4.1      9055 Renderizado. 3-71

3.4.2      9056Renderizado y Curvado. 3-72

3.4.3      imageColor Sin Renderizado. 3-72

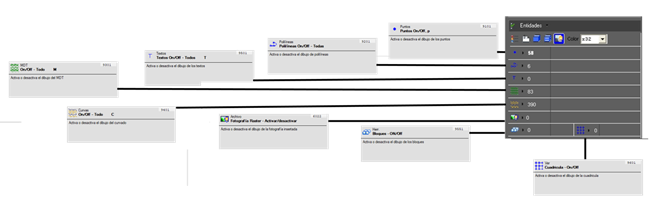

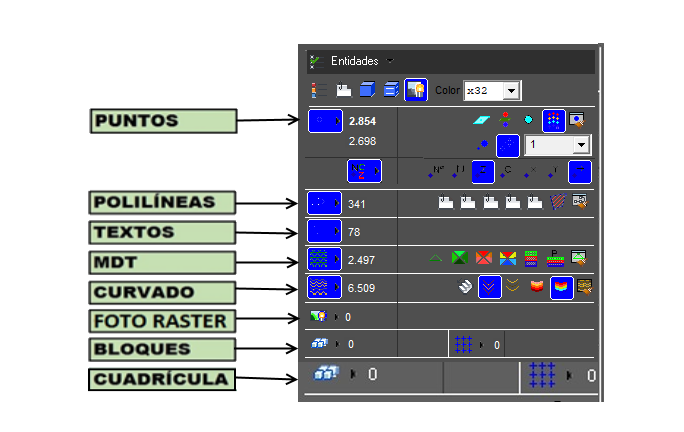

3.5          Entidades. 3-72

3.5.1      imageOn/off Todas. 3-72

3.5.2      imageVentana girada. 3-73

3.6          Escalas gráficas. 3-73

3.6.1      imageLongitud en XY. 3-74

3.6.2      imageDiferencias de cotas. 3-74

3.7          image Lupa. 3-75

3.8          Zoom.. 3-75

3.8.1      imageTodo. 3-75

3.8.2      1811Ampliar 3-75

3.8.3      imageReducir 3-76

3.8.4      imageVentana. 3-76

3.8.5      imageDesplazar 3-76

3.8.6      imageVentana Fija. 3-76

3.9          Desplazar 3-76

3.9.1      9351Abajo izquierda;1. 3-76

3.9.2      9352Abajo;2. 3-76

3.9.3      9353Abajo derecha;3. 3-76

3.9.4      9354Izquierda;4. 3-76

3.9.5      9355Redibuja ;5. 3-77

3.9.6      9356Derecha;6. 3-77

3.9.7      9357Arriba izquierda;7. 3-77

3.9.8      9368Arriba ;8. 3-77

3.9.9      9369Arriba derecha;9. 3-77

3.9.10         9371Pagina abajo. 3-77

3.9.11         9372Pagina arriba. 3-77

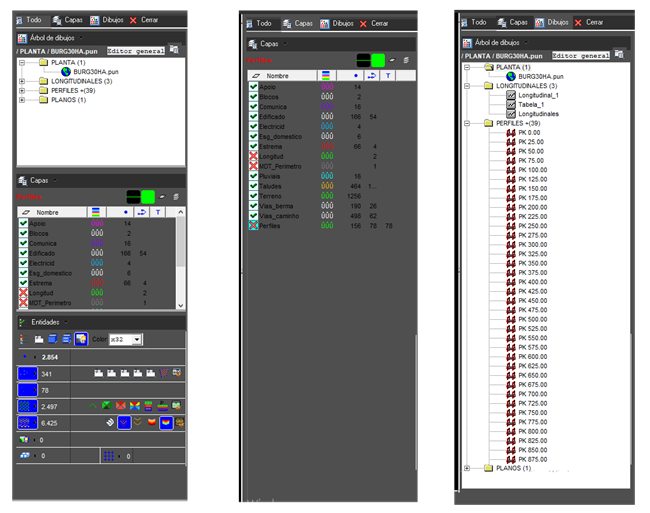

3.10       image On/off Menú lateral 3-77

3.11       Barras Iconos. 3-83

3.11.1         imageOn/Off Barra de Usuario. 3-83

3.11.2         imageOn/Off Barra Horizontal 3-84

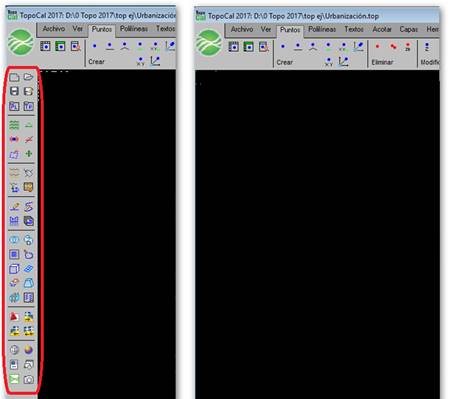

3.11.3         imageOn/Off Barra Vertical 3-84

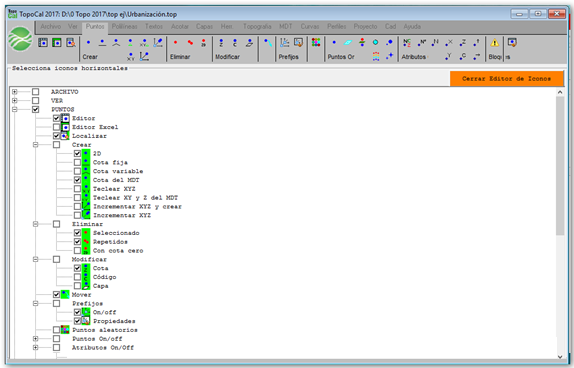

3.11.4         imageEditar Barra Horizontal 3-85

3.11.5         imageEditar Barra Vertical 3-86

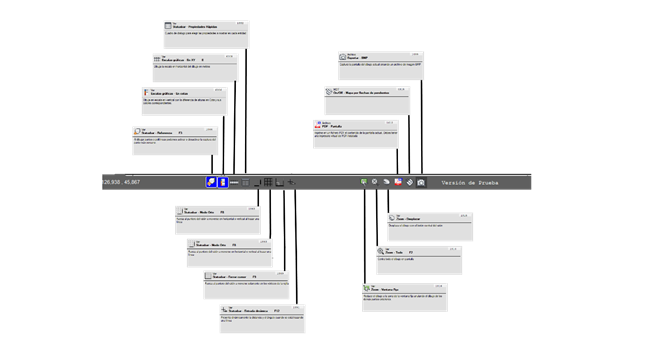

3.12       Statusbar 3-87

3.12.1         imageReferencia. 3-87

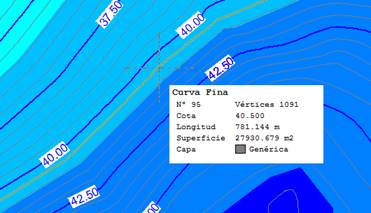

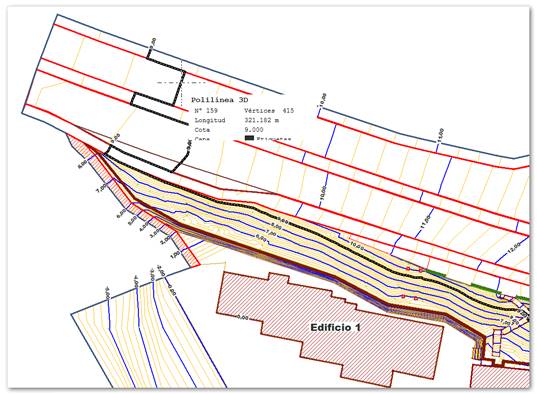

3.12.2         imagePropiedades Rápidas. 3-88

3.12.3         imageForzar cursor 3-91

3.12.4         imageRejilla. 3-91

3.12.5         Tamaño Cuadricula. 3-92

3.12.6         imageEntrada dinámica. 3-92

3.12.7         imageTamaño cuadricula. 3-93

3.13       Cuadricula. 3-93

3.13.1         imageOn/Off 3-93

3.13.2         imagePropiedades. 3-94

3.14       imageNº de entidades. 3-95

3.15       imageMáximos y mínimos. 3-96

3.16       Configuración. 3-96

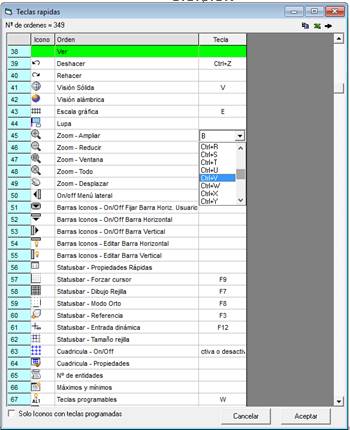

3.16.1         imageTeclas programables. 3-96

3.16.2         imageColor de fondo de la pantalla. 3-97

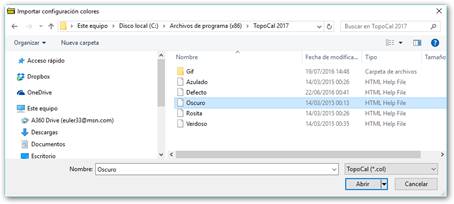

3.16.3         imageConfigurar colores,F10. 3-98

4       Puntos. 4-101

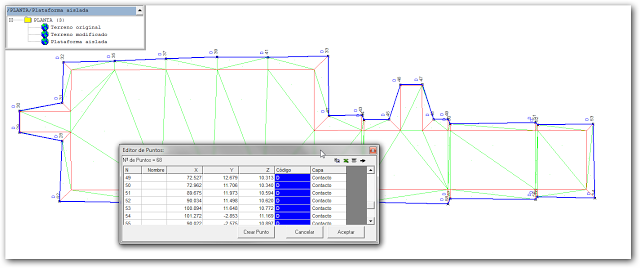

4.1          Editor 4-103

4.1.1      imageTodo. 4-103

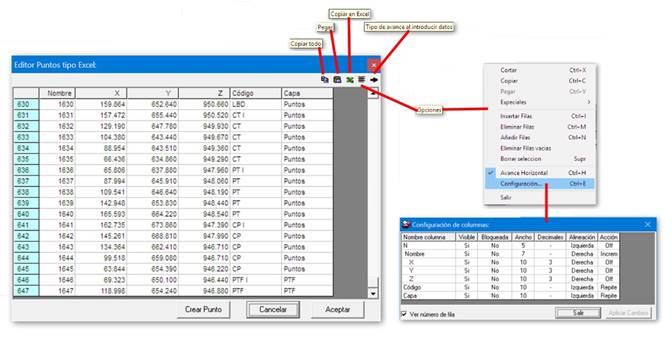

4.1.2      2142Tipo Excel 4-103

4.1.3      image Localizar 4-104

4.1.4      imageSelección. 4-104

4.2          Crear 4-105

4.2.1      image2D.. 4-105

4.2.2      imageCota fija. 4-105

4.2.3      imageCota variable. 4-105

4.2.4      imageCota del MDT. 4-106

4.2.5      imageTeclear XYZ. 4-106

4.2.6      imageTeclear XY y Z del MDT. 4-106

4.2.7      imageIncrementar XYZ y crear 4-106

4.2.8      imageIncrementar XYZ. 4-107

4.3          Eliminar 4-107

4.3.1      imageFiltrar 4-107

4.3.2      imageRepetidos. 4-107

4.3.3      image  Seleccionado. 4-107

4.3.4      image Con cota cero. 4-108

4.4          Modificar 4-108

4.4.1      image Cota. 4-108

4.4.2      imageNombre. 4-108

4.4.3      imageCódigo. 4-108

4.4.4      imageConvertir en Estación. 4-109

4.5          image Mover 4-109

4.6          Prefijos. 4-109

4.6.1      imageOn/off 4-109

4.7          imagePropiedades. 4-110

4.8          Colores. 4-112

4.8.1      imagePor capa. 4-112

4.8.2      imageRojo y azul por cotas. 4-112

4.8.3      imageRGB o  personalizado. 4-112

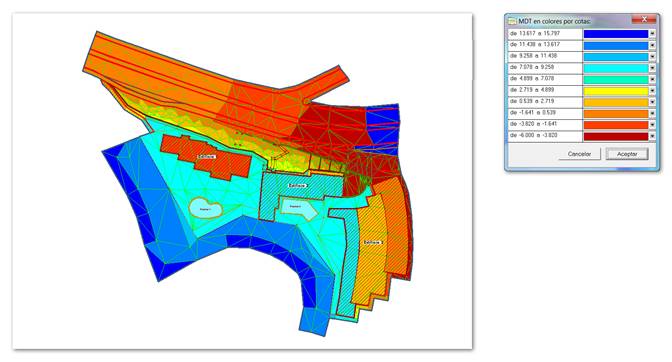

4.8.4      imagePor cotas. 4-113

4.9          Tamaño. 4-113

4.9.1      imageAltura en pixeles. 4-114

4.9.2      imageAltura en metros. 4-114

4.9.3      imageAumentar 4-114

4.9.4      imageDisminuir 4-114

4.10       Atributos On/Off 4-114

4.10.1         imageOn/off 4-114

4.10.2         imageNº de orden. 4-115

4.10.3         imageNombre. 4-115

4.10.4         imageCoordenada Z. 4-116

4.10.5         imageCoordenada X. 4-116

4.10.6         imageCoordenada Y. 4-116

4.10.7         image Código. 4-117

4.10.8         imageEn horizontal 4-117

4.10.9         imageEn vertical 4-117

4.11       image Propiedades. 4-118

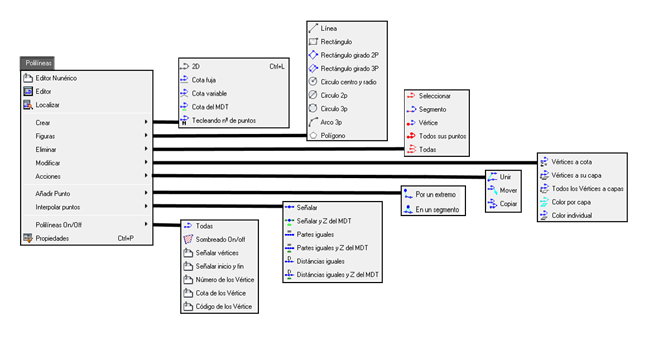

5       Polilíneas. 5-121

5.1.1      imageEditor General 5-121

5.1.2      imageEditor Numérico. 5-122

5.1.3      imageLocalizar 5-122

5.2          Crear 5-122

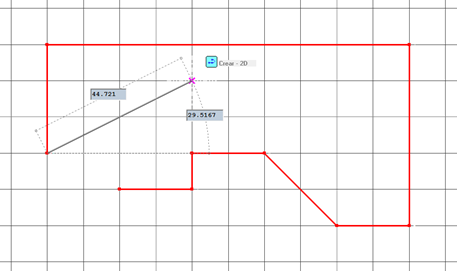

5.2.1      image2D.. 5-124

5.2.2      imageCota fija. 5-125

5.2.3      imageCota variable. 5-125

5.2.4      imageCota del MDT. 5-125

5.2.5      imageTeclear nº de puntos. 5-126

5.3          Figuras. 5-126

5.3.1      imageLínea. 5-126

5.3.2      imageRectángulo. 5-127

5.3.3      2317Rectángulo girado 2P. 5-127

5.3.4      2318Rectángulo girado 3P. 5-127

5.3.5      imageCirculo centro y radio. 5-127

5.3.6      imageCirculo dos puntos. 5-127

5.3.7      imageCirculo tres puntos. 5-128

5.3.8      imageArco tres puntos. 5-128

5.3.9      imagePolígono. 5-128

5.4          Eliminar 5-128

5.4.1      imageSeleccionar 5-128

5.4.2      imageSegmento. 5-129

5.4.3      imageVértice. 5-129

5.4.4      imageTodos sus puntos. 5-130

5.4.5      imageTodas. 5-130

5.5          Modificar 5-130

5.5.1      imageVértices a cota. 5-130

5.5.2      imageVértices a  su capa. 5-131

5.5.3      imageTodos los Vértices a capas. 5-131

5.5.4      imageColor por capa. 5-131

5.5.5      imageColor individual 5-132

5.6          Acciones. 5-132

5.6.1      imageUnir 5-132

5.6.2      imageMover 5-132

5.6.3      imageCopiar 5-133

5.7          Añadir 5-133

5.7.1      imagePor un  extremo. 5-133

5.7.2      imageEn un segmento. 5-133

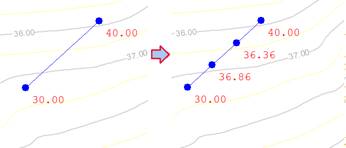

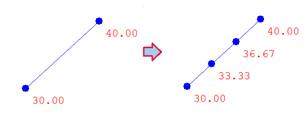

5.8          Interpolar puntos. 5-133

5.8.1      imageSeñalar 5-133

5.8.2      imageSeñalar y Z del MDT. 5-134

5.8.3      imagePartes iguales. 5-134

5.8.4      imagePartes iguales y Z del MDT. 5-135

5.8.5      imageDistancias iguales. 5-135

5.8.6      imageDistancias iguales y Z del MDT. 5-135

5.9          On/Off 5-136

5.9.1      imageTodas. 5-136

5.9.2      imageSombreado  On/off 5-136

5.9.3      9203Señalar vértices. 5-137

5.9.4      image Señalar inicio y fin. 5-137

5.9.5      image Número de los Vértice. 5-137

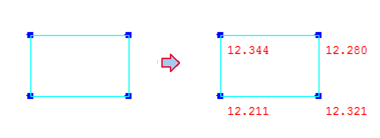

5.9.6      image Cota de los Vértice. 5-137

5.9.7      image Código de los Vértice. 5-137

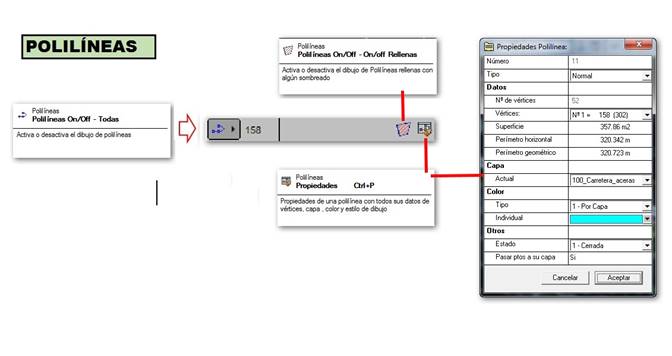

5.10       imagePropiedades. 5-137

6       Textos. 6-139

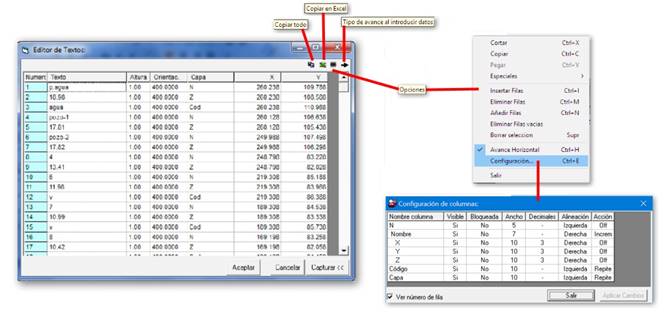

6.1.1      imageEditor 6-139

6.1.2      imageEditar seleccionado. 6-140

6.2          Crear 6-140

6.2.1      imageSimple. 6-140

6.2.2      imageDinámico. 6-141

6.3          Eliminar 6-141

6.3.1      imageSeleccionado. 6-141

6.3.2      imagePor capa. 6-142

6.3.3      imageTodos. 6-142

6.4          Modificar 6-143

6.4.1      imageMover 6-143

6.4.2      imageGirar 6-143

6.4.3      imageDinámico. 6-144

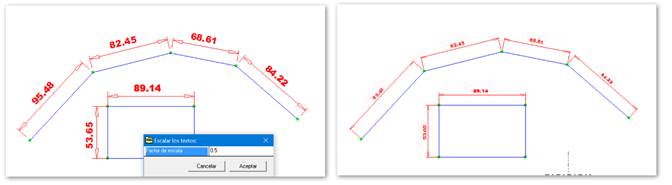

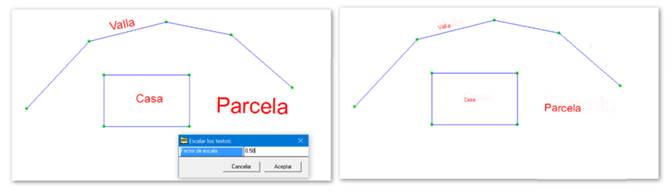

6.5          Escalar 6-144

6.5.1      imageTodo. 6-144

6.5.2      imagePor capa. 6-145

6.6          On/Off 6-145

6.6.1      imageTodos. 6-145

6.7          Rotular 6-146

6.7.1      imageSuperficie y perímetro. 6-146

6.7.2      imageSuperficie. 6-146

6.7.3      imagePerímetro. 6-146

6.8          image Propiedades. 6-146

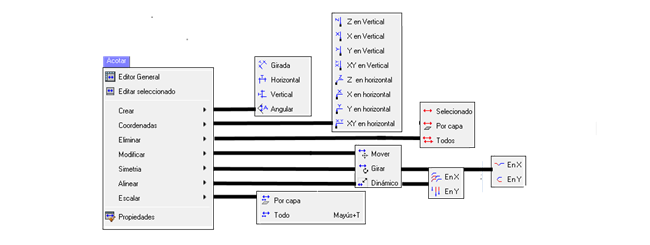

7       Acotar 7-148

7.1.1      imageEditor 7-148

7.1.2      imageEditar seleccionado. 7-148

7.2          Crear 7-149

7.2.1      imageGirada. 7-149

7.2.2      2392 Horizontal 7-149

7.2.3      2393 Vertical 7-150

7.2.4      2514Angular 7-150

7.3          Coordenadas. 7-150

7.3.1      imageZ en Vertical 7-150

7.3.2      2521X en Vertical 7-151

7.3.3      2522Y en Vertical 7-151

7.3.4      imageXY en Vertical 7-151

7.3.5      imageZ  en horizontal 7-152

7.3.6      2532X en horizontal 7-152

7.3.7      2529Y en horizontal 7-152

7.3.8      2533XY en horizontal 7-153

7.4          Eliminar 7-153

7.4.1      2561Seleccionado. 7-153

7.4.2      2563Por capa. 7-153

7.4.3      2562Todos. 7-154

7.5          Modificar 7-154

7.5.1      image Mover 7-154

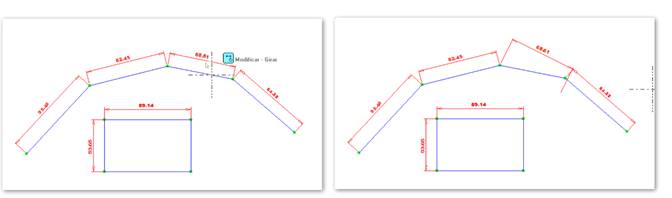

7.5.2      imageGirar 7-154

7.5.3      imageDinámico. 7-155

7.6          Simetría. 7-155

7.6.1      imageEn X. 7-155

7.6.2      imageEn Y. 7-155

7.7          Alinear 7-156

7.7.1      imageEn X. 7-156

7.7.2      imageEn Y. 7-156

7.8          Escalar 7-156

7.8.1      imagePor capa. 7-156

7.8.2      imageTodo. 7-157

7.9          image Propiedades. 7-157

8       Capas. 8-158

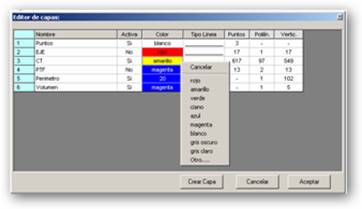

8.1          image Editor 8-158

8.2          Crear 8-159

8.2.1      imageUna. 8-159

8.3          Eliminar 8-159

8.3.1      imagePor polilínea. 8-160

8.3.2      imageActual 8-160

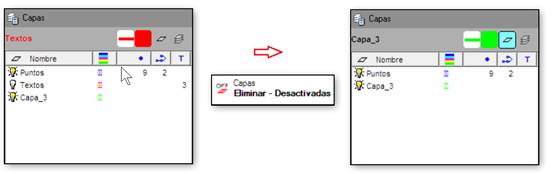

8.3.3      imageDesactivadas. 8-160

8.3.4      imageVacías. 8-161

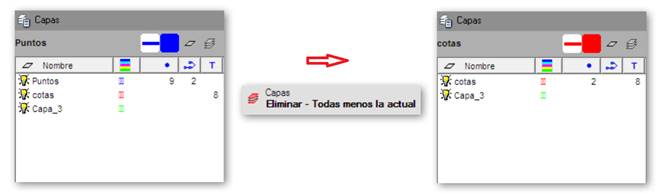

8.3.5      imageTodas menos la actual 8-161

8.4          image Agrupar iguales. 8-161

8.4.1      imageOrdenar 8-162

8.4.2      imageColor actual 8-163

8.4.3      imageColor de fondo. 8-163

9       Herramientas. 9-164

9.1          Selección. 9-164

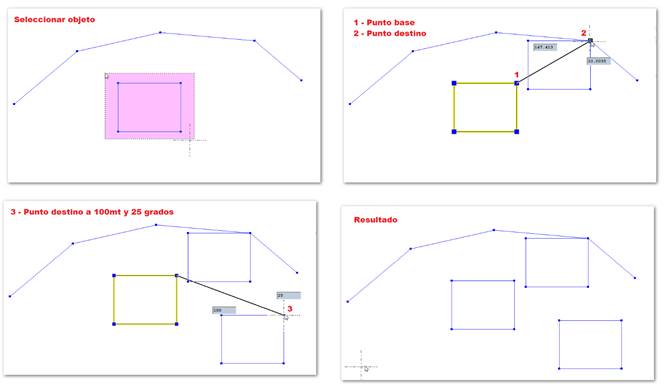

9.1.1      imageMover 9-164

9.1.2      imageGirar 9-164

9.1.3      imageCopiar 9-165

9.1.4      imageBorrar 9-165

9.2          Traslación. 9-166

9.2.1      imagePuntos. 9-166

9.2.2      imagePolilínea. 9-166

9.2.3      imageForzada  por un punto. 9-166

9.3          Girar 9-167

9.3.1      imagePuntos. 9-168

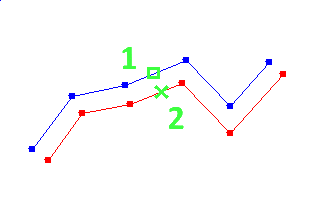

9.4          image Paralela. 9-168

9.5          Intersección. 9-168

9.5.1      imagePolilíneas. 9-168

9.6          Escalar 9-169

9.6.1      imageEn X e Y. 9-169

9.6.2      imageEn Y. 9-169

9.7          image Distancia. 9-170

9.8          Bloques. 9-170

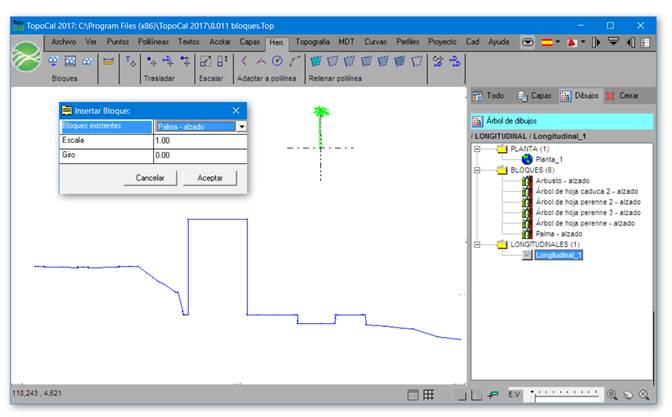

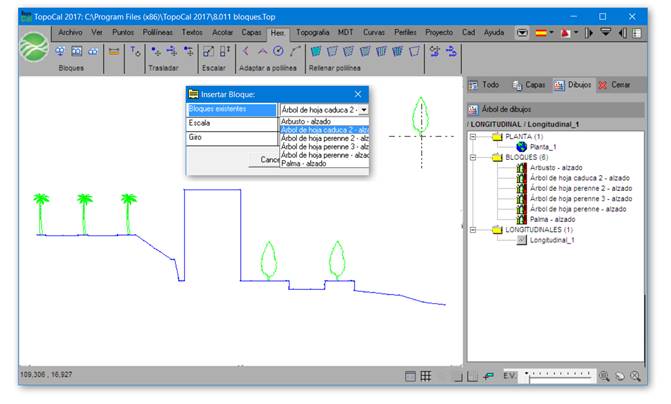

9.8.1      imageInsertar 9-170

9.8.2      imageInsertar planta. 9-172

9.8.3      imageON/OFF. 9-172

9.9          Adaptar a Polilínea. 9-173

9.9.1      imageAcuerdo circular 9-173

9.9.2      imageAcuerdo parabólico. 9-173

9.9.3      imageCírculo 2P. 9-173

9.9.4      imageArco 3P. 9-173

9.10       Rellenar Polilínea. 9-174

9.10.1         imageDiagonal Izquierda. 9-174

9.10.2         imageDiagonal Derecha. 9-174

9.10.3         imageHorizontal 9-175

9.10.4         imageVertical 9-175

9.10.5         imageCuadrícula. 9-175

9.10.6         imageSólida. 9-176

9.10.7         imageVaciar 9-176

9.11       image Pasa puntos interiores Pol a la capa activa. 9-176

9.11.1         imageCopiar de otro dibujo. 9-177

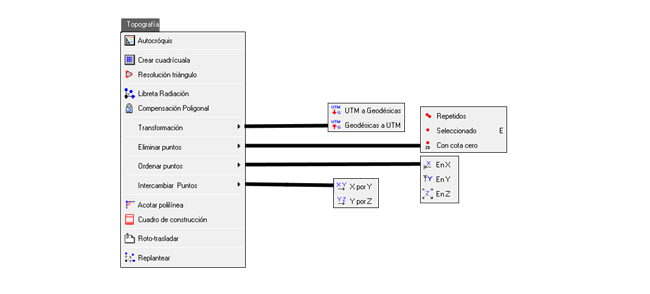

10          Topografía. 10-178

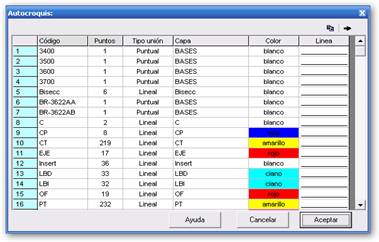

10.1.1         imageAutocroquis. 10-178

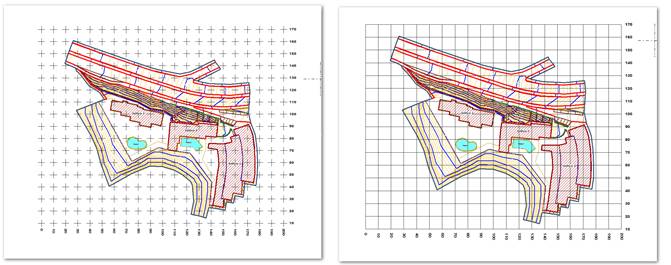

10.1.2         imageCrear cuadrícula. 10-179

10.1.3         imageResolución triángulo. 10-180

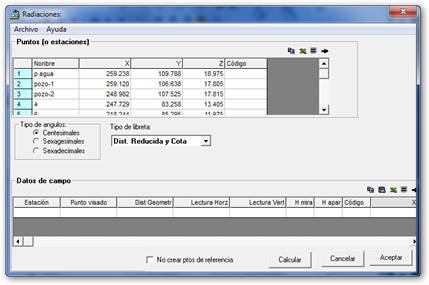

10.1.4         imageLibreta de Radiaciones. 10-180

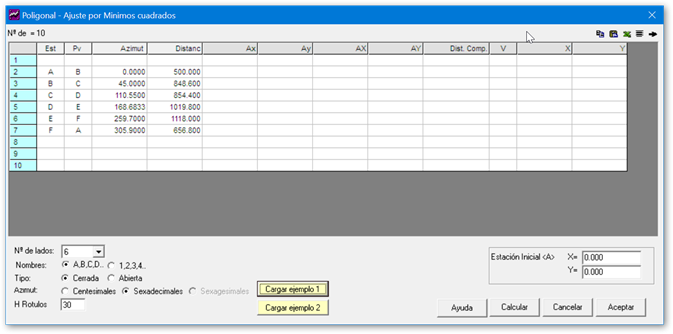

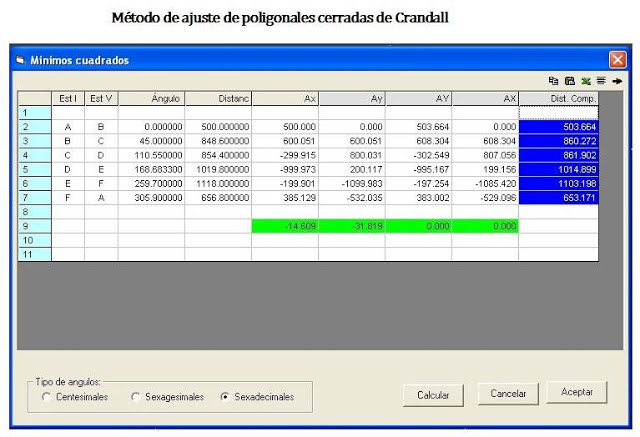

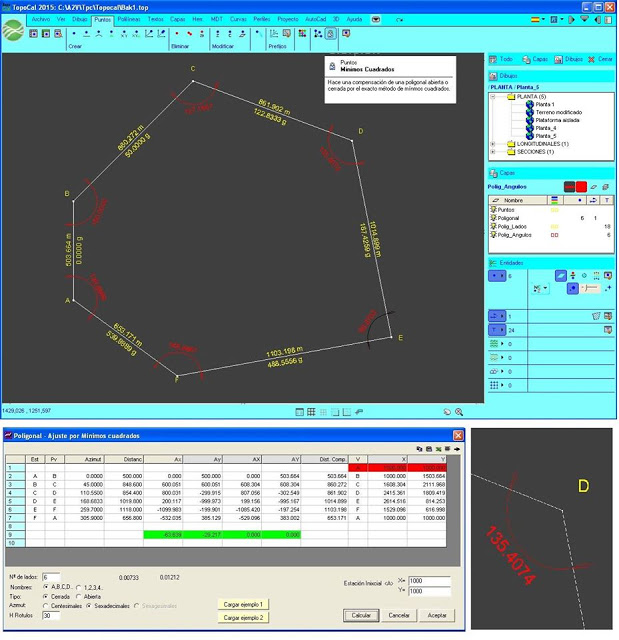

10.1.5         imageCompensación Poligonal 10-182

10.2       Transformación. 10-185

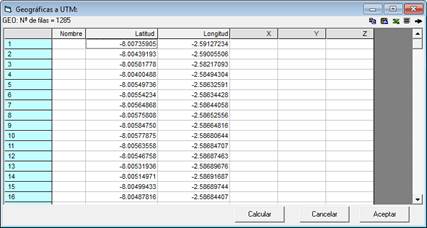

10.2.1         imageUTM a Geodésicas. 10-185

10.2.2         imageGeodésicas a UTM... 10-186

10.3       Eliminar 10-186

10.3.1         imageExteriores a polilínea. 10-186

10.3.2         imageInteriores a una Polilínea. 10-186

10.3.3         imagePor intervalos de cotas. 10-186

10.4       Ordenar puntos. 10-187

10.4.1         imageEn X. 10-187

10.4.2         imageEn Y. 10-187

10.4.3         imageEn Z. 10-187

10.5       Intercambiar  Puntos. 10-187

10.5.1         imageX por Y. 10-187

10.5.2         image Y por Z. 10-188

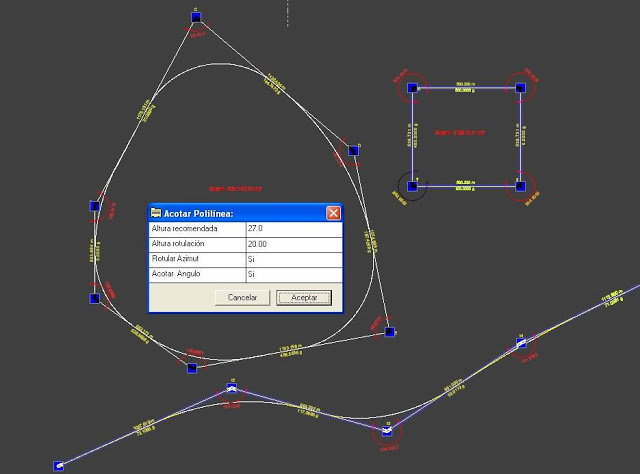

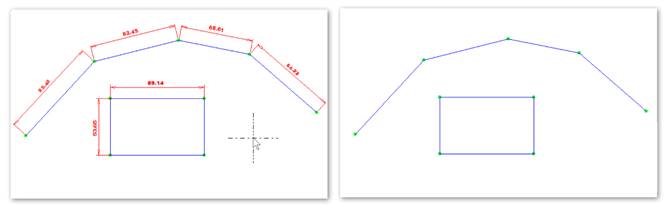

10.6       image Acotar ángulos y distancias. 10-188

10.6.1         imageCuadro de construcción. 10-189

10.6.2         imageRoto-trasladar - 10-190

10.6.3         imageReplantear 10-192

11          MDT. 11-193

11.1       image Triangular 11-193

11.2       Crear 11-195

11.2.1         imageUn triángulo. 11-196

11.2.2         imagePerímetro del MDT. 11-196

11.2.3         imagePerímetros de la selección del MDT. 11-196

11.2.4         imageTriángulos vacios. 11-197

11.2.5         imageSubdividir triángulos por distancia máxima. 11-197

11.3       Eliminar 11-197

11.3.1         imageTodos. 11-197

11.3.2         imagePor alineación. 11-197

11.3.3         imageSeleccionado. 11-198

11.3.4         imageCercano. 11-199

11.3.5         image Por vértice. 11-199

11.3.6         imageExteriores a pol 11-199

11.3.7         imageInteriores a Pol 11-200

11.4       Modificar 11-201

11.4.1         imagePermutar lados. 11-202

11.4.2         2629Definir perímetro MDT. 11-202

11.4.3         2628Seleccionar Triángulos por alineación. 11-202

11.4.4         imageProyectar Polilínea. 11-203

11.4.5         imagePasar Vértices a la capa actual 11-203

11.5       Ordenar Triángulos. 11-203

11.5.1         2657En X. 11-203

11.5.2         imageEn Y. 11-203

11.5.3         imageEn Z. 11-203

11.6       Insertar 11-203

11.6.1         imagePuntos. 11-203

11.6.2         imagePolilínea. 11-204

11.6.3         imagePolilínea creándola. 11-205

11.7       Color 11-205

11.7.1         imagePor cotas en colores. 11-205

11.7.2         imagePor pendientes. 11-206

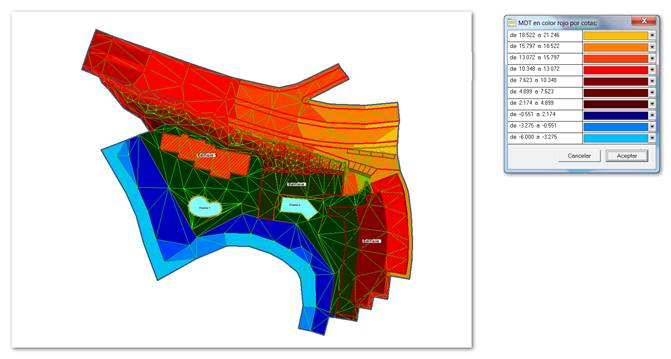

11.7.3         imagePor cotas en rojo y azul 11-206

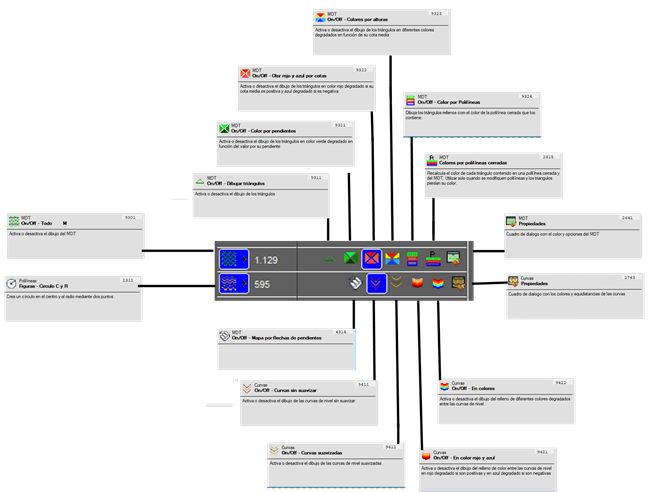

11.8       On/off 11-207

11.8.1         imageTodo. 11-207

11.8.2         imageDibujar triángulos. 11-207

11.8.3         imageMapa por flechas de pendientes. 11-207

11.8.4         imageColor rojo y azul por cotas. 11-208

11.8.5         imageColor por pendientes. 11-208

11.8.6         imageColores por alturas. 11-208

11.8.7         imageColor por Polilíneas. 11-209

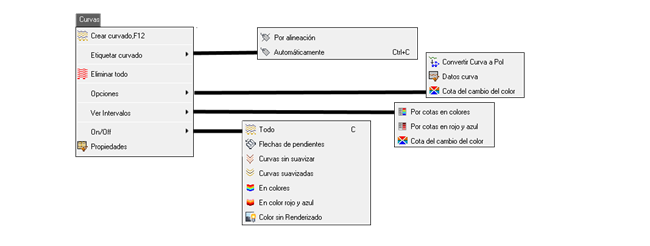

12          Curvas. 12-213

12.1.1         imageCrear curvado. 12-213

12.2       Etiquetar 12-214

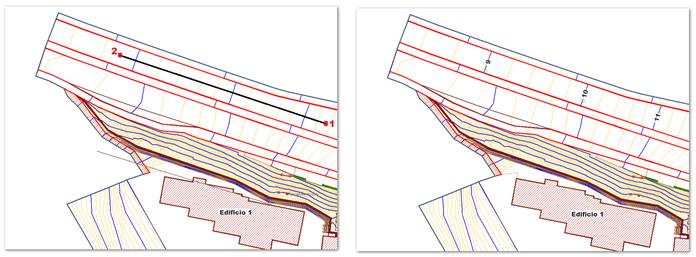

12.2.1         imagePor alineación. 12-214

12.2.2         imageAutomáticamente. 12-215

12.3       image Eliminar todo. 12-216

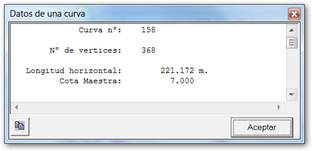

12.3.1         imageDatos curva. 12-216

12.3.2         imageConvertir Curva a Pol  (Basic) 12-216

12.4       Opciones. 12-218

12.4.1         imageConvertir Curva a Pol 12-218

12.5       Color 12-220

12.5.1         imagePor cotas en colores. 12-220

12.5.2         imagePor cotas en rojo y azul 12-220

12.5.3         imageCota del cambio del color 12-221

12.6       On/off 12-221

12.6.1         image Todo. 12-221

12.6.2         imageFlechas de pendientes. 12-221

12.6.3         imageCurvas sin suavizar 12-221

12.6.4         imageCurvas suavizadas. 12-222

12.6.5         imageEn colores. 12-222

12.6.6         imageEn color rojo y azul 12-222

12.6.7         4319Color sin Renderizado. 12-222

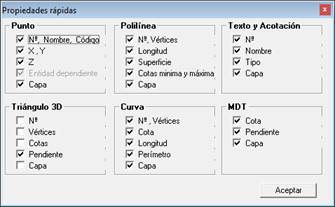

12.7       image Propiedades. 12-222

13          Perfiles. 13-224

13.1       Sacar perfiles. 13-224

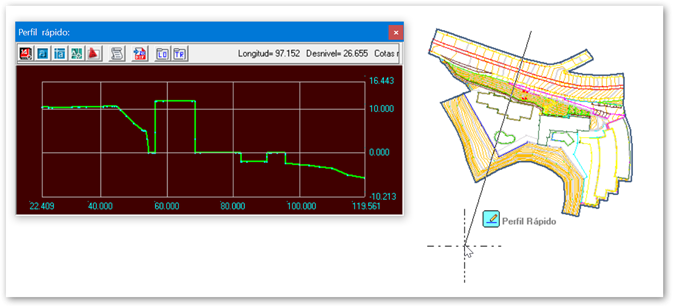

13.1.1         imageRápido. 13-224

13.1.2         imageRápido con Ancho. 13-225

13.1.3         imagePor Polilínea. 13-225

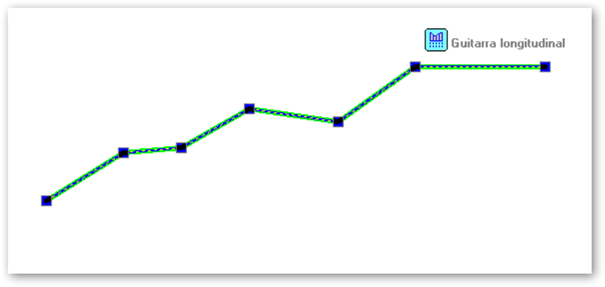

13.2       Guitarra longitudinal 13-226

13.2.1         imageTerreno. 13-226

13.2.2         imageTerreno y Rasante. 13-227

13.3       image Transversales a una polilínea. 13-228

13.3.1         imageAñadir un perfil transversal 13-228

13.3.2         imageAñadir punto de Perfil transversal 13-228

13.3.3         image Crear planta con Trasversales existentes. 13-228

13.4       Importar fichero de. 13-230

13.4.1         image Transversales *.TRA.. 13-230

13.4.2         image Longitudinales *.LON.. 13-231

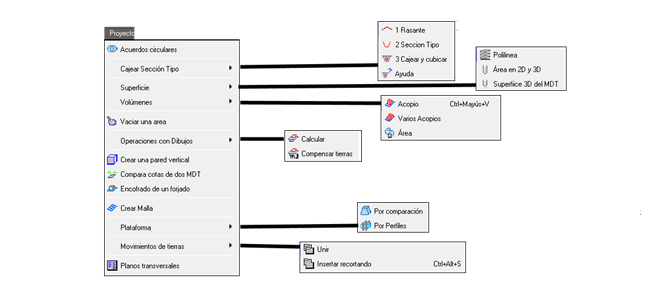

14          Proyecto. 14-232

14.1.1         imageAcuerdos circulares. 14-232

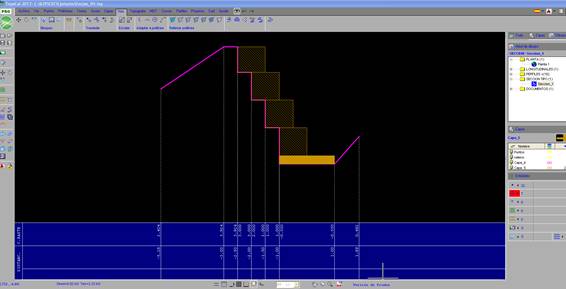

14.2       Cajear Sección Tipo. 14-232

14.2.1         image1 señalar Rasante. 14-233

14.2.2         image2 SeñalarSección Tipo. 14-234

14.2.3         image3 Cajear y cubicar 14-236

14.2.4         imageAyuda. 14-239

14.3       Superficie. 14-239

14.3.1         imagePolilínea. 14-239

14.3.2         imageÁrea en  2D y 3D.. 14-240

14.3.3         imageSuperficie del MDT en 2D y 3D.. 14-240

14.4       Volúmenes. 14-240

14.4.1         imageAcopio. 14-240

14.4.2         imageVarios Acopios. 14-241

14.4.3         imageÁrea. 14-241

14.5       imageVaciar el área. 14-242

14.6       Operaciones con Dibujos. 14-242

14.6.1         imageUnir 14-242

14.6.2         imageInsertar recortando. 14-242

14.7       image Crear una pared Vertical 14-243

14.7.1         imageCompara cotas de 2 MDT por capa. 14-243

14.7.2         imageEncofrado. 14-243

14.7.3         imageCrear Malla. 14-243

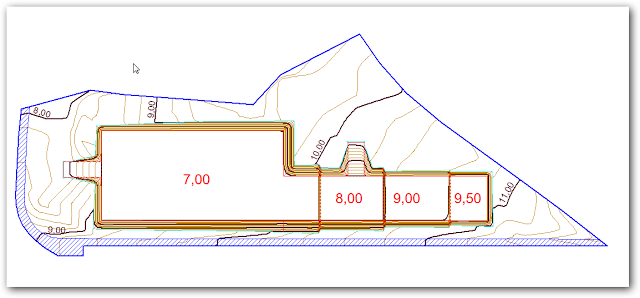

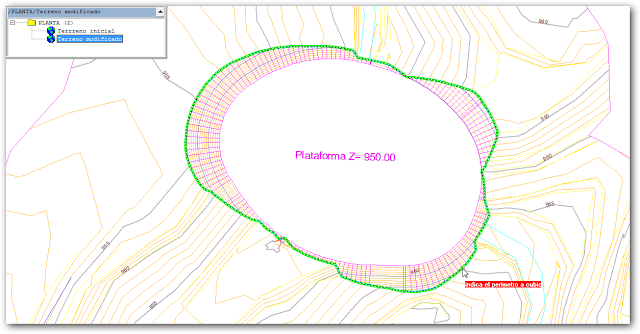

14.8       Plataforma. 14-244

14.8.1         imageCalcular 14-244

14.8.2         imageCompensar desmonte con terraplén. 14-248

14.9       Movimientos de tierras por 14-248

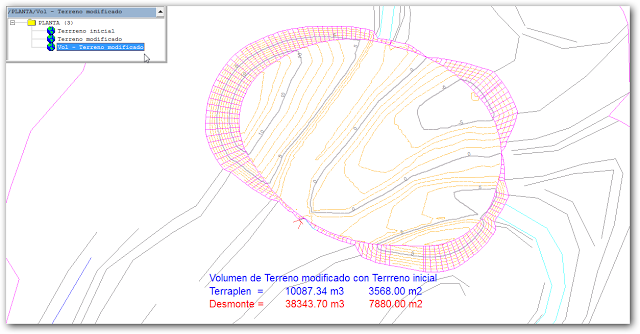

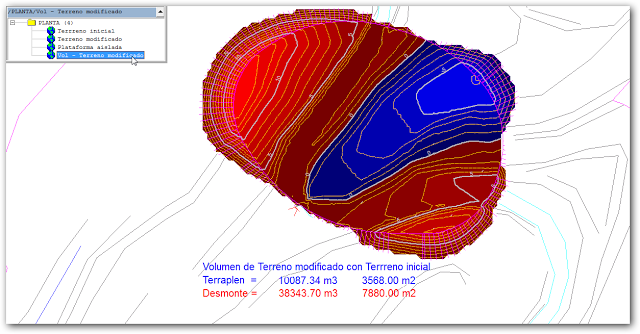

14.9.1         imageComparación de dos MDT. 14-248

14.9.2         imagePerfiles a dos MDT. 14-252

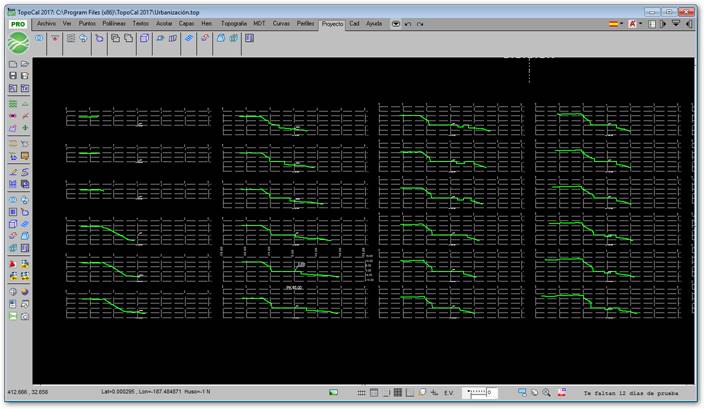

14.10     imagePlanos agrupando transversales. 14-253

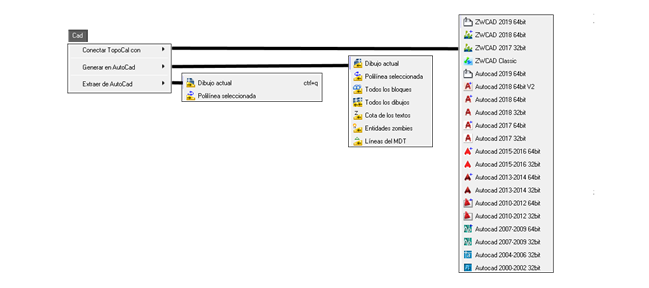

15          CAD.. 15-255

15.1       Conectar ZwCAD.. 15-255

15.1.1         image ZWCAD 2019 64bit 15-255

15.1.2         imageZWCAD 2018 64bit 15-255

15.1.3         imageZWCAD 2017 32bit 15-256

15.1.4         imageZWCAD Classic. 15-256

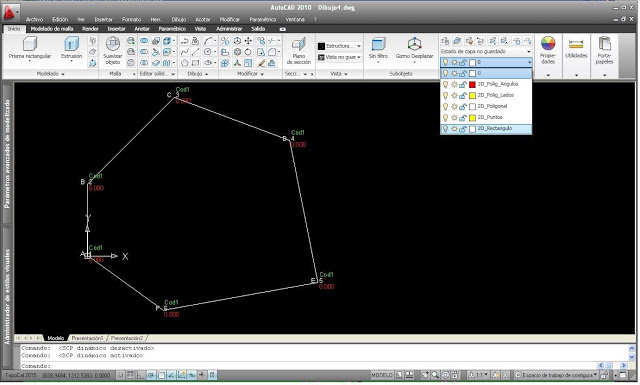

15.2       Conectar AutoCAD.. 15-256

15.2.1         image AutoCad 2019 bit 15-256

15.2.2         imageAutoCad 2018 64bit V2. 15-256

15.2.3         imageAutoCad 2018 64bit 15-256

15.2.4         imageAutoCad 2018 32bit 15-256

15.2.5         imageAutoCad 2017 64bit 15-257

15.2.6         imageAutoCad 2017 32bit 15-257

15.2.7         imageAutoCad 2015-2016 64bit 15-257

15.2.8         imageAutoCad 2015-2016 32bit 15-257

15.2.9         AutoCad 2013-2014 64bit 15-257

15.2.10       imageAutoCad 2013-2014 32bit 15-257

15.2.11       imageAutoCad 2010-2012 64bit 15-258

15.2.12       imageAutoCad 2010-2012 32bit 15-258

15.2.13       imageAutoCad 2007-2009 64bit 15-258

15.2.14       imageAutoCad 2007-2009 32bit 15-258

15.2.15       imageAutoCad 2004-2006 32bit 15-258

15.2.16       imageAutoCad 2000-2002 32bit 15-258

15.3       Generar 15-259

15.3.1         image Dibujo actual 15-259

15.3.2         image Polilínea. 15-261

15.4       Extraer 15-261

15.4.1         imageDibujo actual 15-261

15.4.2         image Polilínea seleccionada. 15-261

15.4.3         image Todos los bloques. 15-261

15.4.4         image Todos los dibujos. 15-261

15.4.5         image Cota de los textos. 15-262

15.4.6         image Entidades zombis. 15-262

15.4.7         image Líneas del MDT. 15-262

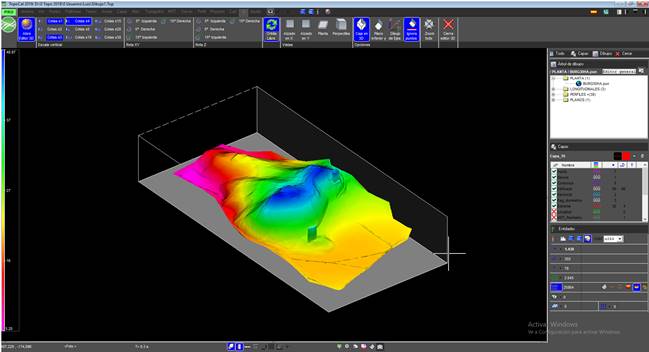

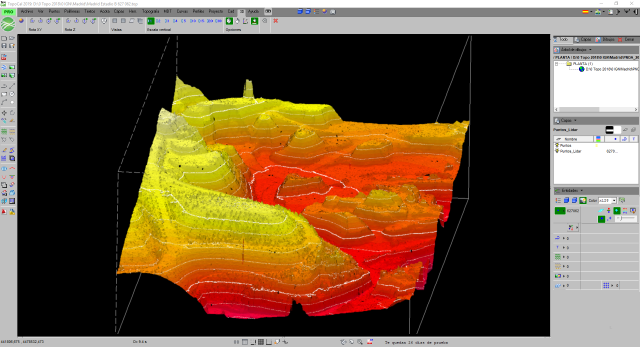

16          3D.. 16-263

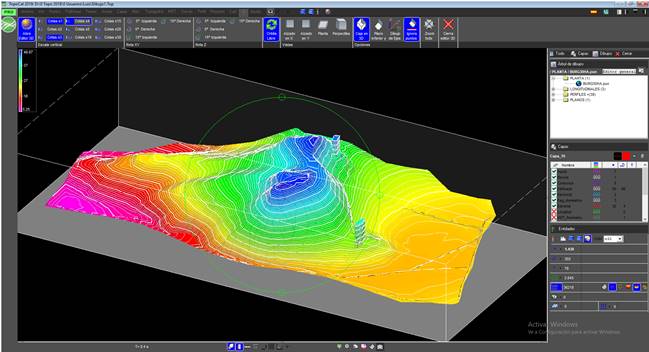

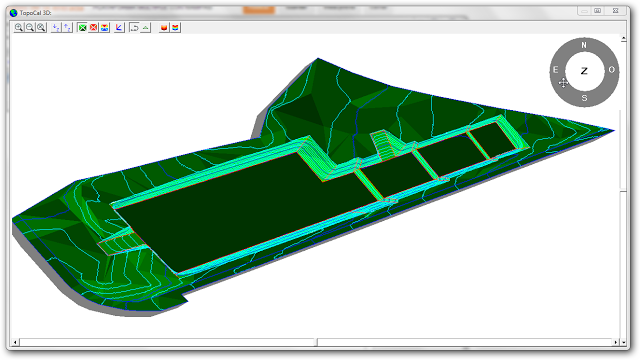

16.1       image Abre Editor 3D.. 16-263

16.2       Escala vertical 16-263

16.2.1         imageCotas X1. 16-263

16.2.2         imageCotas  X2. 16-263

16.2.3         imageCotas  X3. 16-264

16.2.4         imageCotas X4. 16-264

16.2.5         Cotas X5. 16-264

16.2.6         imageCotas  X10. 16-264

16.2.7         imageCotas X15. 16-264

16.2.8         imageCotas X20. 16-264

16.2.9         imageCotas X30. 16-265

16.3       Rotar XY. 16-265

16.3.1         image5º  Izquierda. 16-265

16.3.2         image5º  Derecha. 16-265

16.3.3         image15º Izquierda. 16-265

16.3.4         image15º Derecha. 16-266

16.4       Rotar Z. 16-266

16.4.1         image5º  Izquierda. 16-266

16.4.2         image5º  Derecha. 16-266

16.4.3         image15º Izquierda. 16-266

16.4.4         image15º Derecha. 16-266

16.5       imageOrbita Libre. 16-266

16.6       Vistas. 16-267

16.6.1         imageAlzado en X. 16-267

16.6.2         imageAlzado en Y. 16-267

16.6.3         imagePlanta. 16-267

16.6.4         imagePerspectiva. 16-267

16.7       Opciones. 16-268

16.7.1         imageCaja en 3D.. 16-268

16.7.2         imagePlano inferior y de fondo. 16-268

16.7.3         imageDibujo de Ejes XYZ. 16-268

16.7.4         imageIgnora puntos en 2D.. 16-268

16.7.5         imageZoom todo. 16-268

16.7.6         imageCierra editor 3D.. 16-269

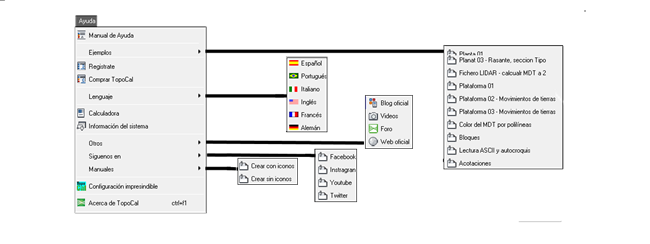

17          Ayuda. 17-270

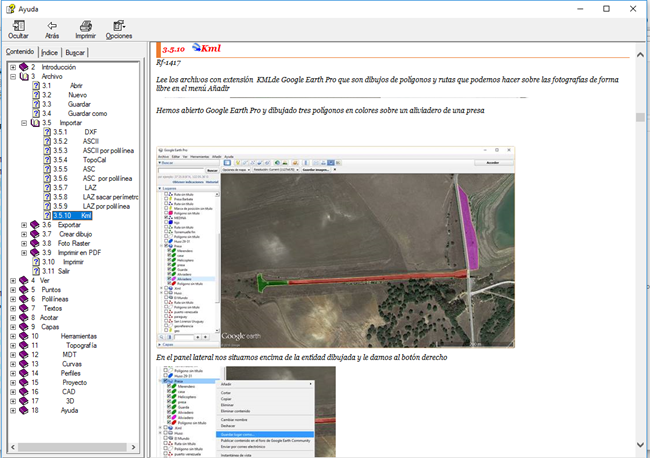

17.1       image  Manual de Ayuda. 17-270

17.2       Ejemplos. 17-271

17.3       En la Web. 17-271

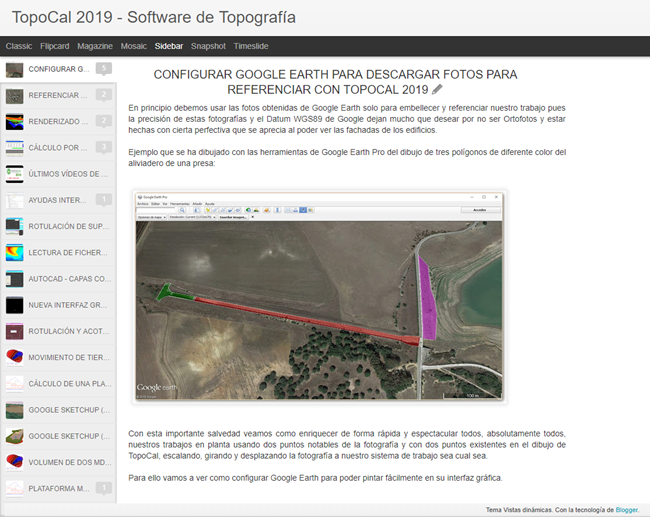

17.3.1         image Blog Oficial 17-271

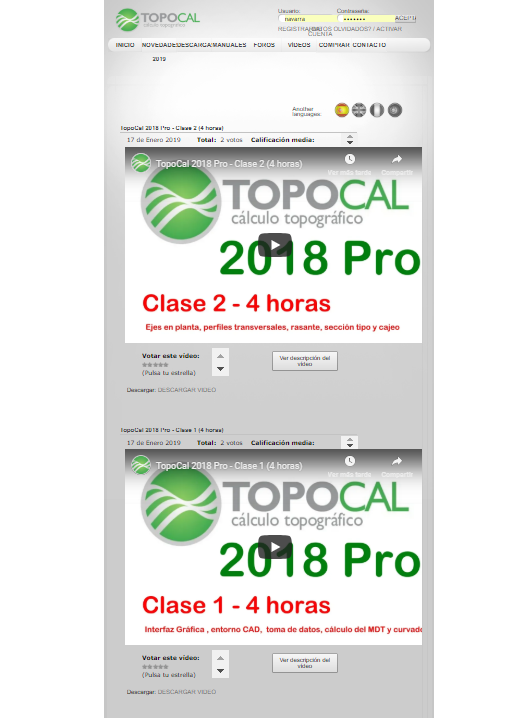

17.3.2         imageVídeos. 17-272

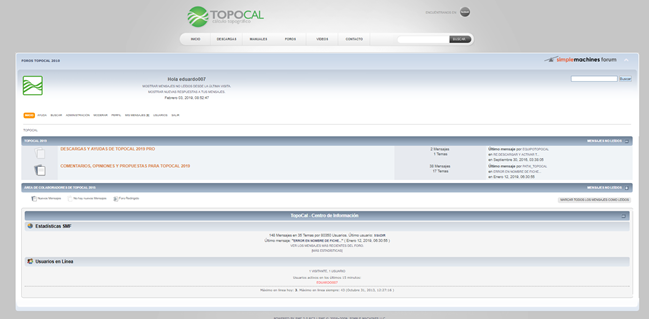

17.3.3         image Foro. 17-273

17.3.4         image Web oficial 17-274

17.4       imageRegístrate. 17-275

17.5       image Comprar TopoCal 17-276

17.6       Lenguaje. 17-277

17.6.1         image  Español 17-277

17.6.2         image Portugués. 17-277

17.6.3         image  Italiano. 17-277

17.6.4         image Inglés. 17-278

17.6.5         image Francés. 17-278

17.6.6         image  Alemán. 17-278

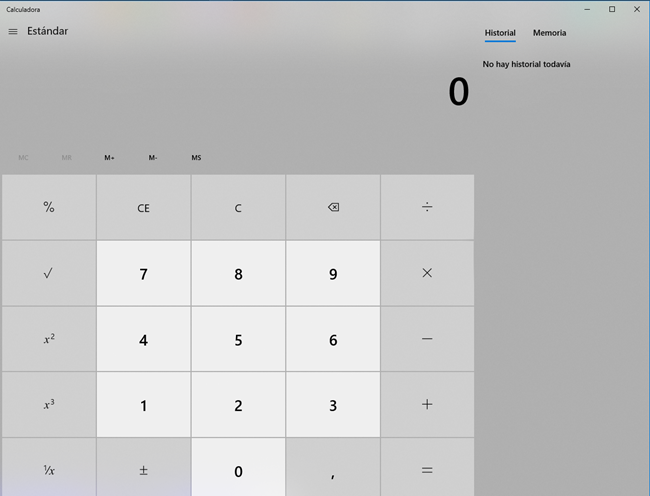

17.7       image Calculadora. 17-278

17.8       image Información del sistema. 17-279

17.9       image Sugerencias. 17-279

17.9.1         imageNovedades. 17-280

17.9.2         imageDéjanos un mensaje. 17-280

17.10     Síguenos en. 17-281

17.10.1       image facebook. 17-282

17.10.2       image Instagram.. 17-282

17.10.3       imageYou Tube. 17-282

17.10.4       8024Twitter 17-282

17.11     image Configuración imprescindible. 17-282

17.12     image Acerca de TopoCal 17-283





1.1       Introducción





TopoCal es un programa de CAD que está enfocado a los trabajos topográficos y su principal función es la creación de modelos digitales del terreno (MDT), perfiles transversales y movimientos de tierras, así como todos los cálculos y herramientas afines a la topografía de uso sencillo e intuitivo.



Actualmente disponemos de la versión Lite totalmente gratuita y operativa y las versiones Basic y Pro.



El Manual incluye las versiones de TopoCal Pro, Basic y Lite



TopoCal nace como un nuevo concepto de topografía independiente, pero a la vez compatible e integrado con los principales programas de CAD como AutoCAD, ZWCAD...

La diferencia principal de TopoCal con los programas que necesitan de AutoCAD para funcionar es que su interfaz gráfica propia está totalmente orientada al mundo de la topografía y no al de la Arquitectura y al diseño en general.



Para el topógrafo de campo la unidad fundamental es el punto y sobre este giran todas las demás entidades como hace TopoCal. Un punto es un elemento fijo con unas coordenadas concretas y si por el pasan varias líneas que definen el armado del dibujo y en el que se apoyan los vértices del Modelo Digital del Terreno es necesario tenerlo perfectamente identificado y accesible en todo momento. Y si cambiamos las coordenadas de un punto todas las entidades que se apoyan en él como son las líneas o polilíneas, el MDT y el curvado cambiarán instantáneamente sin tener que hacer ningún cálculo, ya que estas son entidades totalmente dependientes de los puntos.



TopoCal es independiente y no necesita de AutoCad o ZWCAD para trabajar pues tiene su propia interfaz gráfica. Cuando necesitamos pasar un dibujo a AutoCad o leer un dibujo de AutoCad, TopoCal lo hace directamente abriendo la versión correspondiente del CAD y generando o extrayendo el dibujo sin tener que usar ningún fichero DWG ni DXF, lo hace directamente. No obstante, TopoCal puede leer y generar los ficheros DXF de intercambio.








1.2      Instalación



TopoCal funciona en todos los sistemas operativos de Windows desde la versión XP hasta la versión Windows 10 en plataformas de 64 y 32 bit.



Es imprescindible y necesario  para que el programa funcione en sistemas operativos de Windows superiores a la versión XP configurar el acceso de TopoCal en el escritorio con el botón derecho en propiedades la compatibilidad con Windows XP SP3. No hacerlo implica que el programa no funcione correctamente si se pueda quedar frecuentemente colgado.

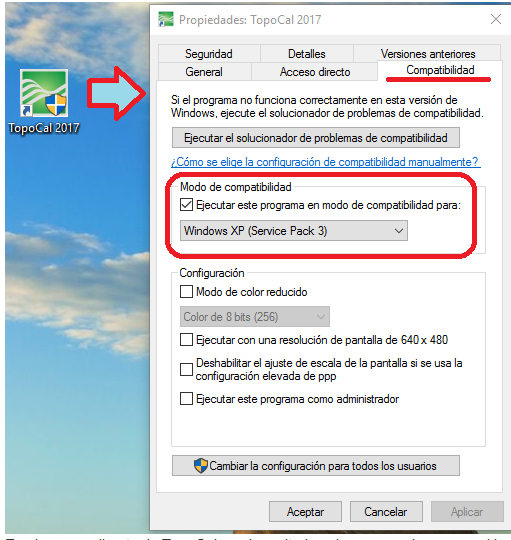

En el acceso directo de TopoCal en el escritorio pulsamos encima y con el botón derecho en el menú contextual seleccionamos propiedades.

En la pestaña que pone “Compatibilidad” seleccionamos “Ejecutar este programa en modo compatibilidad para Windows XP (Service Pack 3)”.





1.3      Licencia y activación

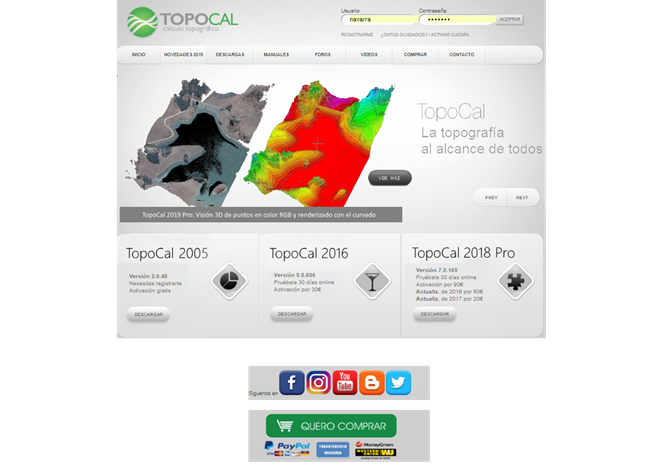

Puedes entrar con tu nombre de usuario o contraseña o con tu clave de activación.






La clave de activación es permanente y para siempre y no varía, aunque se formateé el disco duro.

Si se cambia la instalación de Pc o del disco duro la clave de activación ya no será válida.





1.4      Interfaz gráfica

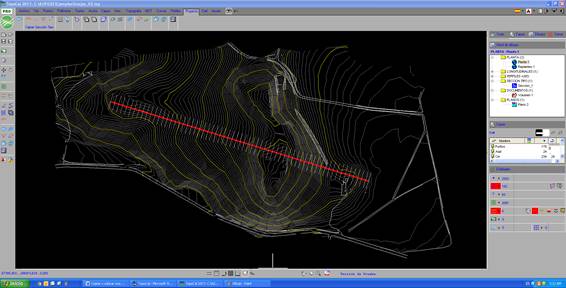

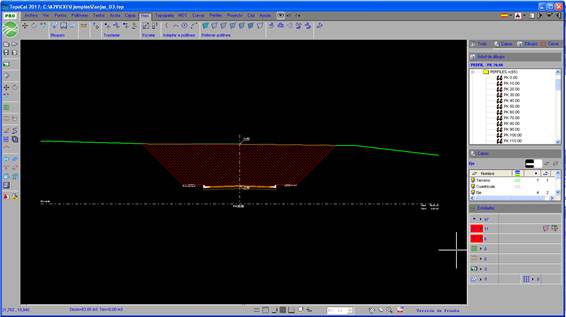

Pantalla principal de TopoCal con las partes de que consta:



Imagen que contiene captura de pantalla, sentado  Descripción generada automáticamente



Podemos activar y desactivar la visión de la Barra Vertical, la Barra Horizontal y el Panel Lateral con los iconos superiores derechos en la Barra de Menú para tener el máximo de pantalla libre para hacer más cómoda la visión de los dibujos de TopoCal.



Iconos en la Barra de menú

Imagen que contiene captura de pantalla, interior  Descripción generada automáticamente

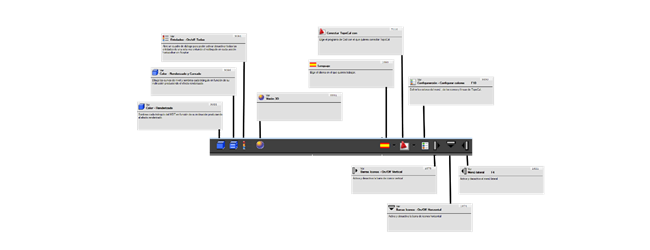

Iconos en la barra de iconos inferior – Status

Imagen que contiene captura de pantalla  Descripción generada automáticamente



En cualquier momento podemos pulsar la tecla F1 y acceder a la completa ayuda de TopoCal en formato estándar de ayuda para su consulta.



1.5      Características Principales



TopoCal es un programa realizado por topógrafos para topógrafos y su uso es muy intuitivo, dinámico y fácil pero no obstante daremos las pautas a seguir para su correcto uso.



Veamos las distintas entidades de TopoCal para comprender la dependencia unas de otras en el siguiente gráfico






Como se aprecia la unidad fundamental de TopoCal es el punto y de él dependen completamente las polilíneas, el MDT y los bloques.

A su vez el curvado depende del MDT.



1.6      Puntos

Los puntos están en capas que se pueden desactivar o activar y su representación depende de sus coordenadas XYZ., el número de orden en que fue creado, un nombre, un código o información del punto. A este conjunto de datos lo llamamos atributos que se pueden representar con una altura de rotulación en pantalla dependiendo de la escala del dibujo determinada por una altura en metros previamente dada o a una altura siempre fija en pixel también definida por el usuario. El color del punto puede ser el de la capa que lo contiene, un color definido por el usuario, o una escala de colores en azul y rojo en función de su cota o en colores diferentes también en función de la cota de cada punto.



Si eliminamos todos los puntos se eliminan todas las polilíneas, todos  los triángulos de MDT,  y todo el curvado. Si solo borramos una selección se borraran las entidades anteriores que pasaban por ellos. Cuando borramos un punto TopoCal reenumera todos los puntos a partir del último punto borrado para que no existan huegos y sean siempre correlativos.



La visión de todos los puntos en capas activas se pueden activar o desactivar en el panel lateral independientemente de la capa en la que se encuentren y de su estado.



1.7      Polilíneas

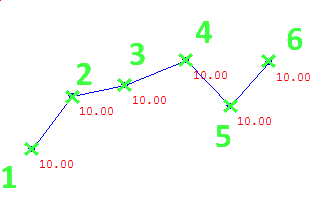

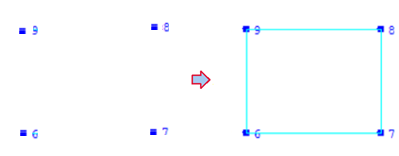

Las polilíneas unen los puntos por su número de orden y cada  una pues está definida por la secuencia de puntos que contiene. Su color depende de la capa en la que se encuentra aunque se puede definir un color individual para cada una algo poco usual.

Las polilíneas se pueden definir como perímetro o isla del MDT, que hará que al realizar el cálculo del MDT se eliminen los triángulos que no cumplan esa condición., como eje un en planta o en alzado, que veremos más adelante.

Se pueden crear sombreados rellenando una polilínea de varias formas diferentes tomando este relleno el color de la polilínea. Este relleno se puede desactivar o activar en conjunto en el panel lateral.

La polilínea se dibuja con el color, grosor y tipo de línea de la capa a la que pertenezca.



Por un punto pueden pasar varias polilíneas y al modificar las coordenadas de ese punto cambiarán todas las polilíneas que pasan por ese punto. Si eliminamos un punto se eliminará de todas las polilíneas que lo contienen. Cuando borramos un punto TopoCal reenumera todos los puntos superiores al eliminado siendo siempre correlativos y todas las polilíneas que contenían ese punto borrado automáticamente cambiarán a la nueva numeración de orden de nuevo orden del punto.

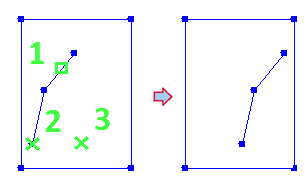

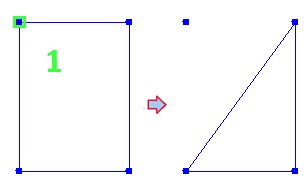

Podemos eliminar los vértices de una polilínea pero ello no elimina el punto a menos que la orden lo especifique. Es decir se pueden borrar todas la polilíneas que ello no implica el borrado de los puntos.



La visión de todas las polilíneas activas se pueden activar o desactivar en el panel lateral con una sola orden independientemente de la capa en la que se encuentren y de su estado.



1.8     MDT

El MDT está compuesto por triángulos cada uno definido por el número de orden de tres puntos estén o no activos y sea cual sea su capa y su estado. El MDT no está pues en ninguna capa y su representación o visión no depende del estado de visión de los puntos.



El MDT a su  vez depende solo de los puntos aunque para su formación tiene en cuenta las polilíneas que en ese momento estén en capas activas.



El color de los triángulos lo define el usuario así como su  relleno en color de tres tipos diferentes. El primero en colores azul y rojo en función de la cota media de cada triangulo o en colores diferentes también en función de la cota media de los tres pontos del cada triangulo. El tercer tipo de color es por polilíneas que deben pertenecer al armado del MDT, esta función pinta todos los triángulos interiores a cada polilínea cerrada del color de la misma. Si hay polilíneas que están dentro de otras TopoCal irá coloreando desde las más exteriores, las más grandes hasta las interiores y más pequeñas.



Cuando borramos un punto TopoCal reenumera secuencialmente todos los puntos a partir del último punto borrado y con ello cambia automáticamente los números de orden de los tres puntos que definen cada triángulo.



La visión de todos los triángulos se pueden activar o desactivar en el panel lateral con una sola orden.





1.9      Curvado

El curvado es una entidad totalmente dependiente de los triángulos, el MDT, y si se suprime o añade un triángulo aparecerá automáticamente su representación en el curvado.  Si cambiamos cualquier coordenada de los vértices de un triángulo se recalculará instantáneamente el curvado.



Hay dos tipos de curvado,  suavizado y sin suavizar. Si suavizar es mucho más rápido y pinta en cada triangulo las líneas correspondientes al curvado en función de sus tres vértices. El curvado suavizado es más complejo y necesita de todos los triángulos para calcular todas las líneas de una misma curva de nivel uniéndolas en una sola y polilínea y procediendo a su suavizado en los vértices.



TopoCal optimiza al máximo el rendimiento del dibujo a diferencias de otros programas de CAD no genera los miles de puntos que suponen el cálculo del curvado y el incremento del tamaño de los archivos en disco. Para ello calcula y pinta el curvado sin tener que generar y guardar los miles de vértices y polilíneas que suelen ser necesarios para poder trabajar con el curvado.



El curvado suavizado necesita de un cálculo inicial después de hacer el MDT y posterior mente lo hace de forma interna sin la intervención del usuario cada vez que lee o se inicia un nuevo dibujo. TopoCal suele pasar al modo sin suavizar para agilizar los procesos de dibujo y cualquier momento se puede pasar al suavizado en el panel lateral con un solo toque.




2    Archivo



Barra de menú de iconos de Archivo


Menú desplegable de Archivo








2.1      imageAbrir

Rf-1201 = Ctrl+O

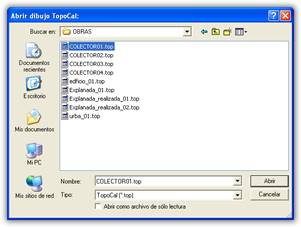

Abre un nuevo Árbol de Dibujos existente de TopoCal y cierra el dibujo actual.

El tipo de fichero que lee TopoCal es el formato propio “TOP”, que contiene en un formato comprimido todos los datos del dibujo, plantas , perfiles longitudinales, transversales  etc.

En TopoCal solo se puede abrir un archivo de dibujo con el programa, pero se pueden abrir en Windows, varias veces el programa TopoCal, y tener en cada uno de ellos diferentes archivos de trabajo abiertos, así como copiar y pegar entre ellos.






2.2          imageNuevo

Rf-1101 = Ctrl+N



Crea un  nuevo fichero vacío de TopoCal, cerrando el actual si contiene alguna entidad.






Esta opción cierra el dibujo  actual y crea un dibujo nuevo de planta vacío, dando la opción de guardar el dibujo o trabajo  actual, si hay alguno abierto, para no perder los cambios o modificaciones.

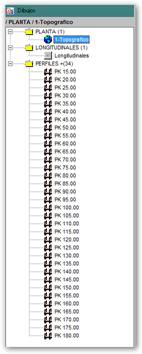

Cada archivo de TopoCal puede contener diferentes dibujos y documentos agrupados en el Árbol de Dibujos  que puede contener las carpetas dePlantas,Longitudinales, Perfiles Transversales, Secciones Tipo, Planos,Bloques y Documentos de texto.


Cada carpeta puede contener a su vez indefinidos dibujos independientes unos de otros, todos con sus coordenadas originales  y con los que podemos trabajar por separado.

TopoCal tiene las órdenes y comandos necesarios para crear automáticamente las carpetas y sus dibujos, de perfiles Longitudinales, Perfiles Transversales y composición de Planos, entre otros, generados a partir de un dibujo de planta.

TopoCal recoge e integra en un solo archivo todos los diferentes tipos de dibujos o planos que podemos tener en un proyecto de trabajo, así como listados de volúmenes, mediciones, cálculos realizados… y todas las notas que necesitemos en la carpeta de Documentos

En TopoCal sólo se puede abrir un Árbol de Dibujos con el programa, pero se puede abrir en Windows varias veces el programa y tener en cada uno de ellos diferentes archivos de trabajo abiertos para su consulta o trabajo.

Por defecto se crea la capeta de Planta y con un dibujo vacio llamado Dibujo_1






2.3          imageGuardar

Rf-1202 = Ctrl+G



Guarda el trabajo actual con el nombre y directorio utilizados la última vez para el fichero actual.

El tipo de extensión de fichero que usa TopoCal es el formato propio “.TOP” que contiene en un formato comprimido  todos los datos del Árbol de Dibujos, carpetas y todos los dibujos incluidos en ellas.

Con esta orden si ya tenemos definido un nombre no nos pide ninguno para hacer directamente el guardado del fichero en el directorio existente

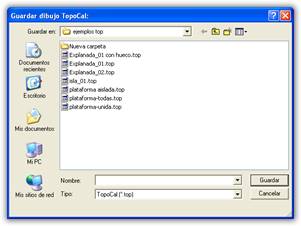

2.4          image Guardar como

Rf-1203



Guarda el Árbol de Dibujos  actual, pudiendo elegir la ubicación donde se grabará, y el nombre con el que se guardará.


Si existe el archivo se preguntará si se quiere sobrescribir.






2.5     Importar





2.5.1     image DXF

Rf-1311



Importa archivos de extensión DXF grabados con el formato de la versión R12 de AutoCad.

Al importar un archivo DXF, se nos muestra el siguiente cuadro, donde podemos seleccionar las capas que nos interesa importar.


TopoCal puede leer las entidades siguientes de un fichero DXF:



- Puntos

-Polilíneas: sus vértices son convertidos a puntos.

-Líneas: se convierten en polilíneas de dos vértices y estos vértices se convierten a su vez en puntos.

- 3Dcara: pasan a ser triángulos del MDT y sus vértices pasan a ser puntos.



Con los archivos DXF de momento no se importan textos, círculos, arcos, bloques  ni puntos de inserción de bloques y que puedes importar leyendo directamente de los programas de CAD sin necesidad de ficheros desde el menú CAD de TopoCal











Si leemos el fichero ejemplo directamente sin quitar nada este sería el resultado con 42911 puntos.


Podemos desactivar las capas que no nos interesen, seleccionándolas en la columna Importar, donde podemos pulsar encima y elegir la opciones “Sí” o “No” para importarlas o no y estas se señalaran en color amarillo.

También podemos en el recuadro anterior, desactivar las capas “Cv” y “Cvd” , que son capas de AutoCad con las curvas de nivel si en el dibujo a importar ya dispone de los puntos originales y las líneas de rotura del terreno, para poder generar el MDT y el curvado en TopoCal, ya que esto apenas consumirá espacio y no tendremos los miles de puntos y polilíneas que generan este tipo de archivos.


En la última fila seleccionada en color verde se indican la cantidad de entidades que serán importadas.

No debemos preocuparnos si por el motivo que sea el dibujo contiene muchas capas vacías o con entidades no válidas, pues como se verá más adelante en el menú “Capas”, hay órdenes para eliminar todas las capas vacías.

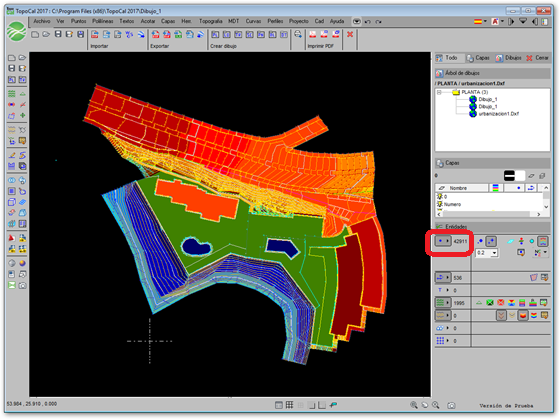

Como vemos la cantidad de puntos a importar es de 1055 más todos los 1538 puntos repetidos en los vértices necesarios para crear las polilíneas en AutoCad y 1996 para la creación de las Caras 3D y que TopoCal puede suprimir en ambos casos de manera muy eficiente para trabajar.

Los ficheros DXF pueden contener miles de puntos repetidos por muchos otros motivos diferentes que TopoCal puede eliminar dejando el dibujo totalmente saneado y editable el dibujo. Opción que es muy recomendable usar y que se incorpora por defecto al leer los DXF. El programa hace un cálculo aproximado y rápido de los posibles puntos repetidos mostrándonos un mensaje similar al siguiente.


Siempre es recomendable hacerlo y si así lo decidimos TopoCal dará tantas pasadas a los puntos como sean necesarias para eliminar todos los puntos repetidos o muy cercanos con la precisión dada.


Y por último se nos muestra la cantidad de puntos eliminados y el número de pasadas necesario para ello.


Con esta operación hemos pasado de 35868 puntos más los 1538 de las polilíneas y los 1996 de las Cara 3D a los 1055 puntos originales del dibujo. Este sería el nuevo resultado:

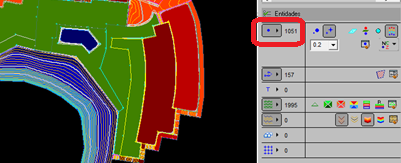

Como vemos la diferencia es abismal de trabajar con los 1051 puntos originales filtrados por TopoCal a los más de 42911 existentes en el DXF.







2.5.2         image ASCII

Rf-1312

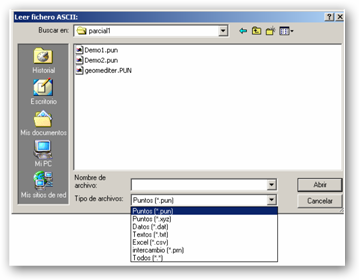

TopoCal lee e importa al dibujo actual, distintos formatos de ficheros ASCII,  que son ficheros de texto plano, es decir, sin formato y que contienen las coordenadas de los puntos topográficos agrupados por filas y separados por un tabulador (espacio, punto y coma, etc.) con extensión TXT, ASC, CSV, PRN, XYZ, PUN y toda clase de archivos separados por espacios, tabuladores o agrupados en columnas.


Si la extensión del archivo a importar no está en la lista desplegable, eligiendo la opción (*.*), aparecerán todos los archivos existentes en el directorio elegido.

Las extensiones CVS y PRN son características de fichero creados con Excel, con los datos separados por espacios o tabulador. Cuando se ha seleccionado un fichero, se obtiene una visualización de este.

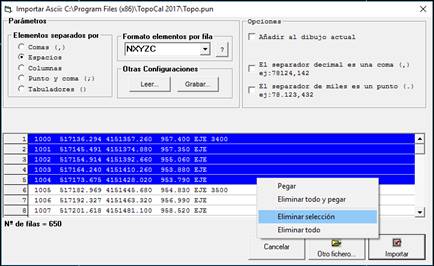

Se pueden eliminar la cabecera del archivo o líneas de la tabla que no se quieran importar, esto no afectará al fichero original y podemos hacerlo con el menú contextual o  pulsando el botón derecho del ratón.

En “Elementos separados por”, se debe elegir uno de los distintos tipos disponibles.

- Si en los datos a importar, el separador de decimales es una coma, selecciona la casilla de la derecha “El separador de decimales es una coma

- Si en los datos a importar el separador de miles es un punto, selecciona la casilla de la derecha “El separador de miles es un punto”.

Seleccionando la casilla “Añadir al dibujo actual”, los datos importados se añadirán al dibujo actual respetando los existentes.

Si no se selecciona, se cerrará el dibujo actual sin guardar los cambios, y los datos serán creados en un dibujo nuevo.

En “Formato de elementos por filas” se puede escribir el orden de los elementos a importar o seleccionarlos de la lista desplegable.

En el apartado “Otras configuraciones” puedes definir los formatos más usados, y no tener que configurarlos cada vez que se cambia de uno a otro formato. TopoCal guarda la última configuración realizada.

Para abrir y ver el contenido de otro fichero pulsa en el recuadro “Otro fichero...”

A continuación, un ejemplo de datos de un fichero ASCII que importaríamos con el formato NXYZC:


Podemos hacer también una lectura por columnas moviendo gráficamente los selectores verticales para definir cada ancho de columna como se muestra en la siguiente imagen:


En definitiva una potente herramienta de TopoCal para leer todo tipo de ficheros ASCII.











2.5.3         image ASCII por polilínea

Rf-1316



Leer un fichero de puntos con coordenadas NXYZC eliminando los puntos que estén fuera de la polilínea dada





2.5.4         image TopoCal

Rf-1313



Importar los dibujos de un fichero Top, de TopoCal, y añadirlos al archivo actual en el Árbol de Dibujos.


Si tenemos un dibujo de planta y queremos añadir un grupo de dibujos de bloques existentes en un archivo, solo tenemos que seleccionarlo y todos los dibujos de bloques se colocaran en la carpeta de bloques listos para ser insertados en el dibujo. Podemos añadir cualquier tipo de dibujos con documentos que TopoCal los fusionará en un solo archivo para cualquier operación que necesitemos.


El resultado es la mescla de ambos en el fichero actual








2.5.5    image ASC

Rf-1314



Lee archivos de Cartografía con extensión ASC y con más de cuatro millones de puntos en su interior.

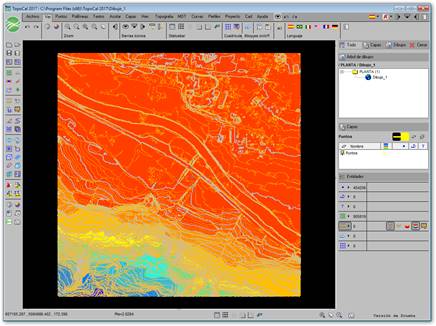

Al leer el fichero de ejemplo TopoCal nos muestra todos los datos de configuración del fichero con el número de puntos 40800400 y el número de columnas 2020 y de filas de 2020 así como las coordenadas UTM del extremo superior izquierdas de la cuadricula. Y lo más importante de toda la longitud de cada celda en metros.








Estos archives tienen  con una estructura fija y cuadriculada del terreno en filas y columnas y un paso de malla  fijo puede ser filtrado por TopoCal con un nuevo paso de malla o celda y ofrecer los distintos rangos en los que generar diferentes pasos de malla y el número de puntos resultantes ya triangulados y curvados instantáneamente por TopoCal.

En este ejemplo el resultado para una Longitud de celda de 3 metros directamente triangulado. Generando 453377 puntos y 905819 triángulos sobre los que podemos sacar perfiles transversales y hacer todo lo que necesitemos.

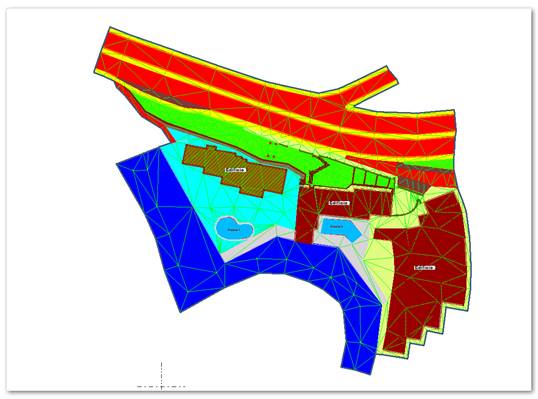

Y el mismo dibujo presentando el curvado por colores
















2.5.6         image ASC  por polilínea

Rf-1315



Importa un fichero de puntos ASC eliminando los puntos que estén fuera de la polilínea dada pudiendo elegir la equidistancia entre puntos.







2.5.7     image LAZ

Rf-1422



Lee uno o varios archivos LAZ filtrando sus puntos por su clasificación Lidar y mediante una ventana o polígono dibujado sobre el terreno en color.


Tambien puedes filtrar los puntos por distancia quitando el programa los puntos más cercanos de esa distancia dada.



2.5.8         image LAZ sacar perímetro

Rf-1418



Descomprime fichero de puntos laser aéreos sin límites de puntos seleccionando una ventana sobre su fotografía para elegir los puntos deseados.








2.5.9         image LAZ por polilínea

Rf-1421



Filtra mediante una polilínea dada uno o varios archivos LAZ pudiendo seleccionar sus puntos por su clasificación.


Tambien puedes filtrar los puntos por distancia quitando el programa los puntos más cercanos de esa distancia dada.



2.5.10                       image Kml

Rf-1417



Lee los archivos con extensión KMLde Google Earth Pro que son dibujos de polígonos y rutas que podemos hacer sobre las fotografías de forma libre en el menú Añadir

Hemos abierto Google Earth Pro y dibujado tres polígonos en colores sobre un aliviadero de una presa






En el panel lateral nos situamos encima de la entidad dibujada y le damos al botón derecho

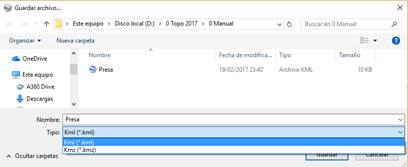

Y guardamos el dibujo como fichero KML. No confundir con la extensión KMZ que es la misma pero comprimida.


Buscamos ese archivo con TopoCal y lo leemos. TopoCal nos recomendará el uso en el que se encuentra para el cálculo de coordenadas UTM por si queremos trabar en otro uso y que haga el recalculo de coordenadas UTM.


Y este sería el resultado coloreándolo con TopoCal.










2.6    Exportar



2.6.1     image DXF

Rf-1411



Compatible con la versión R12 de AutoCAD.

Exporta los datos del dibujo actual, en formato DXF de intercambio estándar entre diferentes programas




Para exportar a AutoCad y a otros programas de CAD puedes usar el formato DXF, y se puede hacer en dos o tres dimensiones.



Es muy útil descargar de Internet algún programa gratuito como “Voló View” de AutoCad, que puede leer, ver e imprimir los ficheros DXF.



La opción Altura, en metros, indica el tamaño al que será exportado en el DXF los textos del dibujo de TopoCal así como el número de decimales que queremos que tengan los valores de las coordenadas X, Y ,Z de los puntos que se rotularan junto a cada punto.



Esta opción no exporta los bloques ni las referencias a bloques para lo que se recomienda hacerlo de forma directa a conectando con la versión de AutoCad o ZWCAD desde TopoCal.









2.6.2         image ASCII

Rf-1414



Esta opción crea un archivo nuevo de texto, y graba en él, estructurada en filas y separada por espacios, toda la información de puntos existentes del dibujo actual abierto en TopoCal.

A continuación, un ejemplo de datos de un fichero ASCII y que se graban con el formato número X Y Z y código:






2.6.3         image Excel

Rf-1413



Esta opción abre automáticamente Excel y  crea un archivo nuevo copiando en filas y columnas todos los valores de las coordenadasde todos los puntos existentes en el dibujo actual de TopoCal.


TopoCal soporta el estándar copiar y pegar por lo que puedes indistintamente seleccionar una región de columnas y filas de cualquier editor de TopoCal en Excel  en el Bloc de notas o en cualquier otro programa deseado.





2.6.4    image GML

Rf-1419



Genera un fichero en formato GML de la polilínea seleccionada con las especificaciones técnicas para subirla al Catastro.





2.6.5         1499BMP

Rf-1499



Captura la pantalla del dibujo actual creando un archivo de imagen BMP





2.6.6    image Kml

Rf-1416



Crea unfichero KML que puedeserleído por Google Earth Pro del dibujo actual en TopoCal


Huso (longitud) - Aquí es fundamental que indiquemos correctamente el huso donde queremos que se calculen las coordenadas UTM.

Entidades a generar - Podemos seleccionar las entidades que queremos enviar eligiendo entre polilíneas, MDT o curvado.

Altura en metros - Si especificamos una altura en metros la entidad se dibujará en su altura absoluta más esa cantidad.

Estilo - El estilo sujeto al suelo hace que la polilínea se adapte al terreno de google. Si por el contrario seleccionamos el estilo: Absoluta entonces se le sumará el valor de la Casillas altura en metros.

Extender lados al suelo- Hace que google dibuje las caras verticales de cada segmento de polilínea hasta el suelo si esta estuviera en estilo absoluta y saliera por encima del terreno.

Opacidad del color en%- Hace que las polilíneas cerradas se rellenen. Google con el color de la polilínea y con la intensidad especificada. Siendo el valor “0” trasparente y “100” y totalmente opaca.

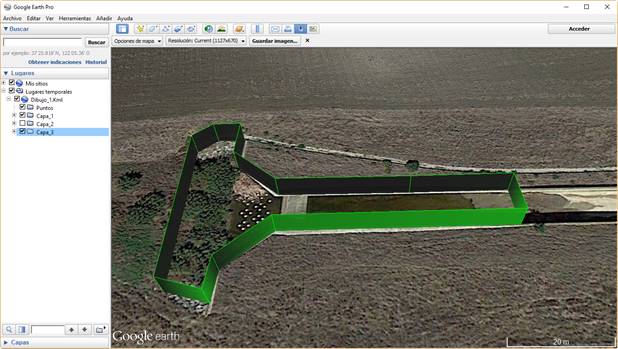

Ver en Google Earth - Por ultimo si queremos ver el dibujo en google de forma automática tras guardarlo y que TopoCal abra ese fichero y el programa de google solo tenemos que indicarlo.









Si tenemos el siguiente dibujo.


Y seleccionamos los valores siguientes al exportarlo a KML


Donde absoluta es 600 puesto que nuestro dibujo tiene cotas cero y esa es la cota que sale por encima del terreno.

Si tuviéramos el dibujo en cotas absolutas este se levantaría la altura en metros elegida.




















Exporta el dibujo actual a un fichero KML para Google Earth o sistemas georreferenciados.



2.7          imageLocalizar en Google Earth

Rf-6011 = G

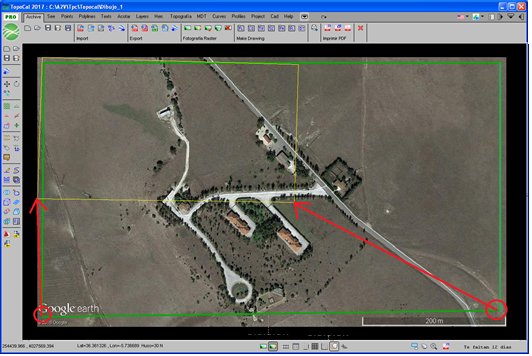

Calcula los límites del dibujo y abre Google Earth dibujando un rectángulo para situarlo.





2.8         imageEditor de Dibujos

Rf-1531



Muestra todos los dibujos existentes en un editor para poder eliminarlos o los, en grupos o por separados.






2.9    Crear dibujo

Crea un dibujo nuevo y vacío en el  Árbol de Dibujos actual, y también crea la carpeta que lo contiene si noexiste.

Los tipos de dibujos y documentos a crear son de los siguientes tipos:

- Carpetas de PLANTA

 - Carpetas de LONGITUDINALES

 - Carpetas dePERFILES.

 - Carpetas de SECCIONES TIPO

 - Carpetas de PLANOS

 - Carpetas de BLOQUES

 - Carpetas de DOCUMENTOS



Cada carpeta puede contener indefinidos dibujos, con los que podemos trabajar por separado.

TopoCal tiene las órdenes y comandos necesarios que veremos más adelante, para crear automáticamente las carpetas y sus dibujos, de perfiles LONGITUDINALES, PERFILES y composición de PLANOS entre otros, así como DOCUMEBNTOS de mediciones, movimientos de tierra, replanteos.

Vemos pues que el Árbol de Dibujos de TopoCal integra en un solo archivo los diferentes tipos de dibujos, planos y documentos de mediciones que podemos tener en un proyecto de trabajo real.


En TopoCal sólo se puede abrir un Árbol de Dibujos con el programa, pero se pueden abrir en Windows, varias veces el programa TopoCal, y tener en cada uno de ellos diferentes archivos de trabajo abiertos para su consulta o trabajo.

Veamos a continuación la ventana flotante de acceso a carpetas y a los dibujos independientes contenidos en ellas.

Pinchando con el ratón en los nombres de los dibujos (PLANTA-11, EXPLANADA, EXPLANADA_01), se abrirá cada dibujo para poder trabajar en él. Al guardar el trabajo actual se guardarán todos los cambios efectuados en cada dibujo.





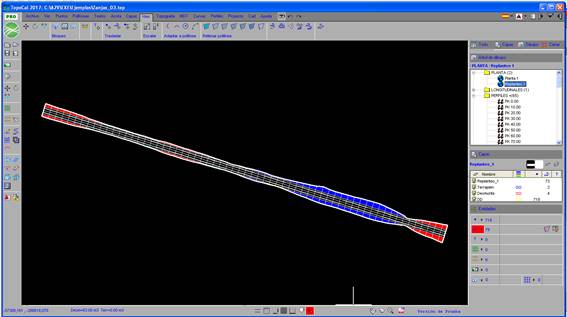

2.9.1          image Planta

Rf-1511



Crea un dibujo nuevo y vacío de planta llamado Dibujo_1, el cual podemos renombrar pulsando encima desu nombre con el botón derecho del ratón.


Cuando tenemos más de un dibujo podemos eliminar el que deseemos pulsando en el botón derecho y en eliminar en el menú contextual.



2.9.2         image Longitudinal

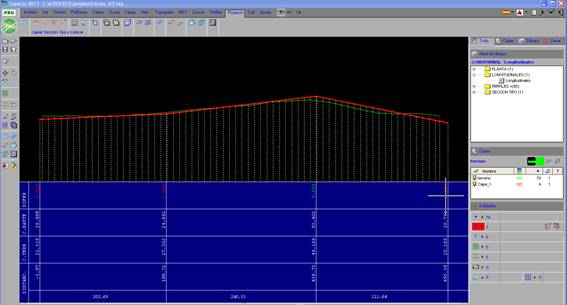

Rf-1512



Crea un dibujo nuevo y vacío de longitudinal



Podemos deformar su escala vertical sin alterar sus coordenadas reales en la barra de estado, con el selector vertical










2.9.3         image Transversal

Rf-1513



Crea un dibujo nuevo y vacío de perfil transversal.

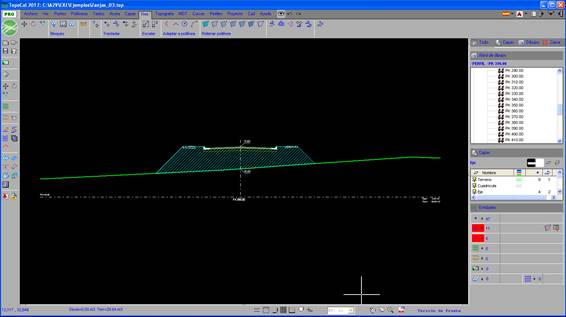

Ejemplo de un perfil transversal generado por TopoCal del terreno.








2.9.4         image Sección

Rf-1514

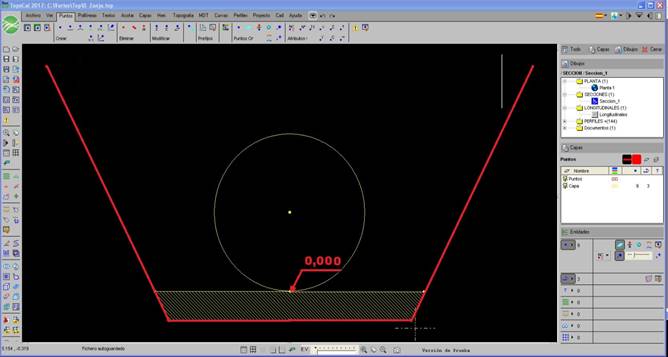

Ejemplo de sección tipo para el cajeo de secciones.




2.9.5         image Plano

Rf-1515



Crea un dibujo nuevo y vacío de plano. Esta orden no suele ser necesaria pues TopoCal los crea de forma automática como se muestra en el siguiente dibujo.

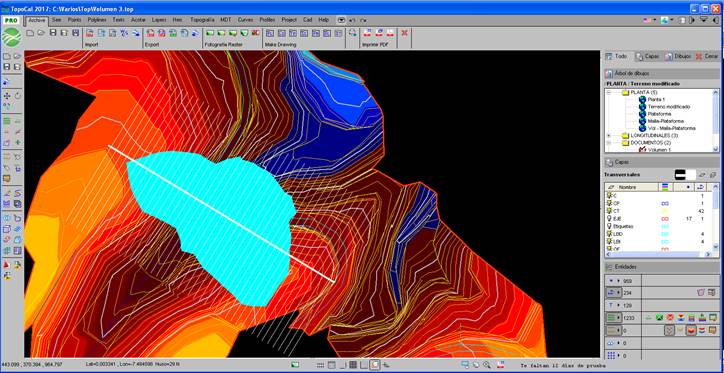

Perfiles procedentes del volumen de entre dos MDT


Los perfiles representados en la carpeta planos son referencias como bloques a sus dibujos originales. Es decir, en el dibujo actual solo existe un punto por perfil donde está insertado el dibujo.

Si hacemos cualquier modificación en algunos en los perfiles el cambio sería automático en la composición de planos.







2.9.6         image Bloque

Rf-1516

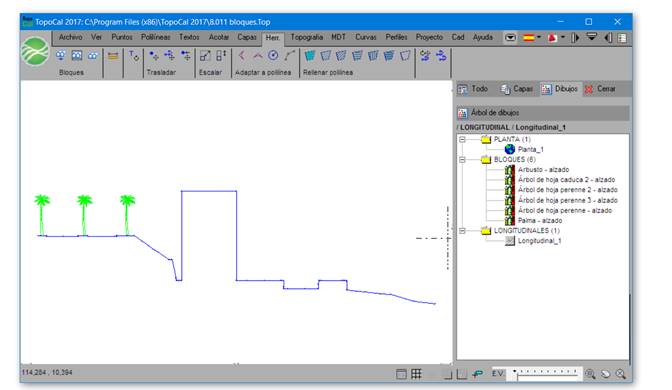

Crea un dibujo nuevo y vacío de bloque.


El punto rojo de la parte inferior del árbol indica el punto de inserción al hacer referencia a este bloque.

Podemos tener todos los bloques que queramos e insértalos en cualquier lado de forma muy fácil pudiendo cambiar su tamaño y orientación.image







2.9.7         image Documento

Rf-1517



Crea un dibujo nuevo solo para escribir texto.

TopoCal usa principalmente este formato para presentar y guardar los resultados de las mediciones.


Podemos usar este formato para guardar cualquier tipo de texto y documentación del trabajo.





2.10    Foto Raster

TopoCal incluye como una importante novedad, la inserción de fotografías, los dibujos para trabajar con ellas como una entidad más, ampliando y reduciendo su tamaño para coincidir exactamente con las demás entidades.

Podemos insertar directamente fotografías georreferenciadas que podemos obtener con programas gratuitos como QGis o grabar imágenes directamente con Google Earth Pro, también gratuito, y que no las georreferencia, pero veremos el sistema para poder hacerlo nosotros y poder usarlas en TopoCal.

Las fotos georreferenciadas tienen un fichero llamado del mismo nombre que la foto y con una extensión parecida a la de la fotografía. Para una FOTO.JPG la extensión del fichero de los datos es FOTO.JGW tomando la primera y última letra de la extensión original y añadiéndole una W.

Este fichero de archivos se puede editar y contiene lo siguiente; información numérica en 6 líneas:
1- Escala x
2- Rotación x (por defecto hay que poner 0,0000)
3- Rotación y (por defecto hay que poner 0,0000)
4- Escala Y (que es -escala X)
5- Abscisa de centro del pixel superior izquierdo
6- Ordenada del centro del pixel superior izquierdo





2.10.1      imageInsertar

Rf-6021



Inserta en el dibujo actual la fotografía seleccionada. Si no existe el fichero de georreferencia se crea uno con datos relativos al dibujo actual

Podemos usar Fotografías georreferenciadas y fotografías aéreas para sin georreferenciar para referenciarlas a nuestro trabajos embelleciendo considerable mente todas nuestras presentaciones.





2.10.2                      Con QGis

Descargar fotografías georreferenciadas.



Veamos en cuatro pasos como tenemos que configurar QGis para poder descargar fotografías georreferenciadas en nuestro sistema geográfico de coordenadas UTM usando correctamente con nuestro Datum.

La imagen puede contener: texto



Paso 1 - Añadir el plugin “OPEN LAYER” en el menú complementos seleccionándolo de la lista que el propio programa nos presenta.





La imagen puede contener: texto

Paso 2 – En el menú archivo en Propiedades del proyecto definimos el Datum deseado

No hay texto alternativo automático disponible.

Paso 3 – En el menú Web elegimos el servidor de mapas que queremos. Recomendamos Google porque es el que mayor escala y ampliación de fotos tiene llegando a dar fotografías en la escala 1:200.











No hay texto alternativo automático disponible.



Paso 4 – Y por último, en el menú Archivo la orden “Guardar como imagen “, donde elegiremos el formato JPG. Recordar que cuando se copie una foto georreferenciada hay que hacerlo con su archivo correspondiente de datos que tienen el mismo nombre y extensión similar.



2.10.3                      Con Google Earth Pro

CONFIGURAR GOOGLE EARTH PARA DESCARGAR FOTOS PARA REFERENCIAR CON TOPOCAL

En principio debemos usar las fotos obtenidas de Google Earth solo para embellecer y referenciar nuestro trabajo pues la precisión de estas fotografías y el Datum WGS89 de Google dejan mucho que desear por no ser Ortofotos y estar hechas con cierta perspectiva que se aprecia al poder ver las fachadas de los edificios.



Ejemplo que se ha dibujado con las herramientas de Google Earth Pro del dibujo de tres polígonos de diferente color del aliviadero de una presa:

https://4.bp.blogspot.com/-Kbxv3wDG1f4/WKtsD1XKKeI/AAAAAAAAAeE/kzMHlTY2xHEgOfPult2ntbxWE2KNVam6ACLcB/s640/1a.jpg

Con esta importante salvedad veamos como enriquecer de forma rápida y espectacular todos, absolutamente todos, nuestros trabajos en planta usando dos puntos notables de la fotografía y con dos puntos existentes en el dibujo de TopoCal, escalando, girando y desplazando la fotografía a nuestro sistema de trabajo sea cual sea.

Para ello vamos a ver como configurar Google Earth para poder pintar fácilmente en su interfaz gráfica.

Paso 1- Eliminar la deformación en Z o elevación.

En el menú Herramientas >> Opciones >> Pestaña Vista 3D >> Exageración de la elevación >> introducimos 0.01



https://3.bp.blogspot.com/-RTbdM4FGOPI/WKtsDoVLErI/AAAAAAAAAd8/1gVdyZbCFMcl9BeqMr_DlpJVzyPWPce2wCLcB/s640/a2.jpg

Esto es fundamental para que Google no exagere la escala en Z o la elevación con las consiguientes deformaciones.

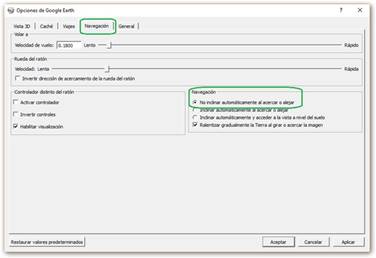

Paso 2 – Eliminar la inclinación de las fotografías.

Herramientas >> Opciones >> Pestaña Navegación >> Navegación >> no inclinar automáticamente al alejar o acercar.

https://1.bp.blogspot.com/-2LlW2fFITBc/WKtsDrcha8I/AAAAAAAAAeA/jaBZ-vnmGtofd6p8LrjQwtEVmzDjha6owCLcB/s640/a3.jpg

Paso 3- Forzar la orientación al norte de la foto y quitar inclinación de la vista si la hubiera.



En el menú Ver>> Restablecer >> Inclinación y orientación o pulsando las teclas "U" y "R"  siempre antes de cada descarga.

https://2.bp.blogspot.com/-WH8sZNm1qmg/WKtsEGZHrHI/AAAAAAAAAeI/ylJdVA8ZlLolKf4LjWq6lXy_4fF6BHpsACLcB/s640/a4.jpg

 Paso 4 – Guardamos la imagen.

En el menú Archivo >> Guardar >> Guardar imagen y elegimos el formato JPG

https://1.bp.blogspot.com/-otZCYARTHxE/WKtsEJq8pKI/AAAAAAAAAeM/dm5byBjAnnEGc50mDKu-r7SQsEc45RBYQCLcB/s640/a5.jpg

En opciones del mapa como se muestra en la imagen anterior podemos desactivar todos los elementos menos la Escala que siempre viene bien para comprobar precisiones.

Ya podemos leer esta foto sin georreferenciar con TopoCal e insertarla en un dibujo.

Ver REFERENCIAR UNA FOTOGRAFÍA DE GOOGLE EARTH CON TOPOCAL





2.10.4      imageActivar/desactivar

Rf-6022



Activa o desactiva el dibujo de la fotografía insertada







2.10.5      imagePropiedades

Rf-6023



Presenta todos los datos referentes a la fotografía insertada







2.10.6      imageDesplaza

Rf-6026

Teniendo una fotografía insertada en el dibujo podemos desplazarla indicando dos puntos gráficamente.





2.10.7      imageRoto Trasladar

Rf-6024



Georreferenciar una fotografía normal insertada marcando dos puntos en la foto y dos puntos existentes en el dibujo.







2.10.8     imageEliminar

Rf-6025



Elimina la referencia a la fotografía georreferenciada insertada





2.11Imprimir en PDF



Puedes imprimir directamente en una impresora.

Para usar esta orden es necesario que instales una Impresora Virtual PDF y configurarla como predeterminada, sino se hace el contenido va directamente a la impresora.

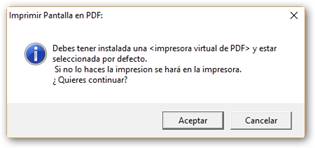

TopoCal nos advierte de la necesidad de la instalación previa








2.11.1  image Pantalla

Rf-1612



Captura el contenido de la pantalla actual y lo envía a un archivo PDF


Aparecerá el siguiente cuadro de la impresora virtual preguntándonos por el nombre del fichero PDF a guardar


Y el resultado en el visor de PDF






2.11.2       image Pantallas

Rf-1613



Imprime en un fichero PDF el contenido de diferentes pantallas elegidas. Debes tener una impresora virtual de PDF instalada









2.11.3image Dibujos

Rf-1611



Imprime en un fichero PDF el contenido del estado de todos los dibujos del trabajo actual. Debes tener una impresora virtual de PDF instalada





2.12    image Imprimir

Rf-1601



Puedes imprimir directamente en una impresora.




Recomendamos, por ejemplo, descargar de Internet algún programa gratuito como “Voló View” de AutoCad, que puede leer, ver e imprimir los dibujos de TopoCal exportados como ficheros DXF. Página recomendada http://www.autodesk.es/ en la sección de productos.


También muy recomendable el programa gratuito “A9CAD”, que convierte ficheros DXF en DWG utilizado por AutoCad, y ficheros DWG en ficheros DXF, importados por TopoCal. Este programa permite a su vez abrir estos dos tipos de ficheros, editarlos, dibujar con las herramientas básicas de AutoCad y gestionar la impresión completamente, pudiendo definir la escala y tamaños de impresión, entre otras opciones. Se puede descargar fácilmente en  lashttp://www.a9tech.com/





2.13    image Salir

Rf-1701



Cierra el Árbol de Dibujos actual y cierra el programa de TopoCal.


Si hay cambios sin guardar en el archivo abierto, nos informa de ello y nos da la opción de grabarlos antes de salir.





3    Ver



Barra de iconos del menú Ver.


Menú Ver desplegado con todos sus submenús.



02 ver.png





3.1      imageDeshacer

Rf-1831 = .Ctrl+Z



Cuando cambiamos de un dibujo a otro se pierden todas las posiciones previas guardadas para poder deshacerlas.





3.2     imageRehacer

Rf-1832 = Ctrl+Y



Cuando cambiamos de un dibujo a otro se pierden todas las posiciones previas guardadas para poder rehacerlas.






3.3     image Editor 3D

Rf-8801



Convierte el editor de 2D a 3D pudiendo seleccionar y eliminar puntos, ampliar y reducir etc.


Hace una perspectiva del dibujo pudiendo rotar el dibujo, ampliar,reducir, mover y cambiar la configuración de los colores y entidades a mostrar.

Debemos desactivar todas las entidades que no queremos que aparezcan en la visión 3D en la pantalla principal de TopoCal antes de entrar. Estas entidades son la que no estén a cota, como los ejes y perfiles transversales que suelen estar los puntos que los definen a cota cero para que el programa no promedie su visión al presentar todo en la pantalla del visor 3D.


Cambiamos el  color de los triangulos a color por polilíneas y activamos el curvado.







Veamos en de talle la barra de iconos de la visón 3D


Los iconos para ampliar y reducir el dibujocon la posiblidad de hacerlo por el punto indicado con el raton


Podemos deformar la altura en Z para terrenos que tienen poco relieve.


Dibujo inicial



Y deformado en z aumentando su valor.





Iconos para definir los colores del relleno de los tríangulos.El último icono funciona cuando se han definido plolilíneas cerradas pertenecientes al MDT y el programa rellena del color de la polilínea los triangulos del MDT que contiene.


Iconos para activar o desactivar las entidades del dibujo. El primer icono es para activar y desactivar el dibujo de los tres ejes de coordenadas.


Iconos para el relleno de colores de los rtriçangulos con paralelas a las curvas de nivel


Y el ejempo anterior rellenando el curvado con diferentes colores


Cabe destacar el uso de las flechas del teclado para desplazar arriba y abajo el dibujo y que resultan muy utiles en esta sección.





3.4    Renderizado



3.4.1          9055 Renderizado

Rf-9055



Teniendo el MDT realizado sombrea cada triángulo en función de su inclinación produciendo el efecto Renderizado.








3.4.2         9056Renderizado y Curvado

Rf-9056



Teniendo el MDT realizado dibuja encima las curvas de nivel y sombrea cada triángulo en función de su inclinación produciendo el efecto Renderizado.








3.4.3         imageColor Sin Renderizado

Rf-4319



Anula el Renderizado de los triángulos eliminando la sombra qué produce inclinación.





3.5     Entidades





3.5.1          imageOn/off Todas

Rf-9054



Abre un cuadro de diálogo para poder activar desactivar todas las entidades de una sola vez evitando el redibujado en cada acción hasta  pulsar en Aceptar

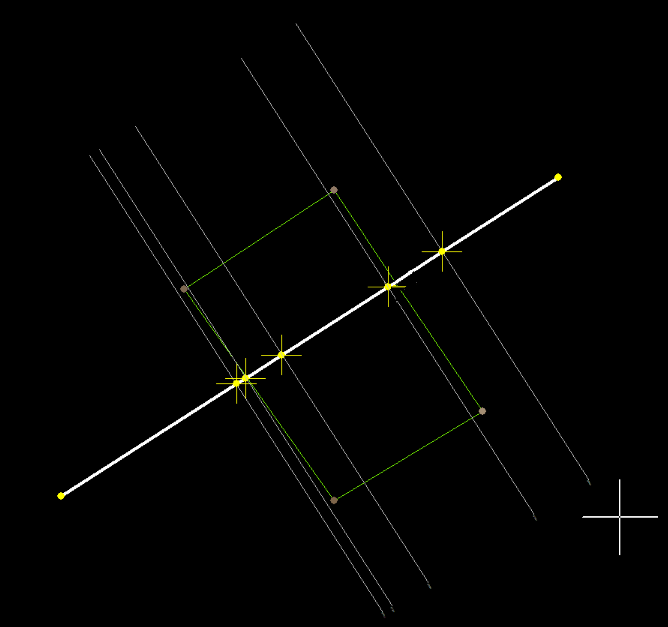

3.5.2         imageVentana girada

Rf-9057



Captura los puntos de una ventana girada definida por 3 puntos.





3.6    Escalas gráficas

Rf-



Activa o desactiva la presentación en pantalla de la Escala Grafica de TopoCal en la parte inferior izquierda de la pantalla


Es un comando que muestra la escala grafica en metros y que va cambiando según ampliamos o reducimos el dibujo de forma que siempre tengas una referencia clara del tamaño de lo que estamos viendo.


3.6.1          imageLongitud en XY

Rf-6005 = E



Dibuja la escala en horizontal del dibujo en metros






3.6.2         imageDiferencias de cotas

Rf-6006



Dibuja en escala en vertical con la diferencia de alturas en Cota y sus colores correspondientes.




3.7     image Lupa

Rf-6004



Amplía la zona seleccionada indicada por el ratón







3.8    Zoom







3.8.1          imageTodo

Rf-1814 = F2



Centra todo el dibujo en pantalla





3.8.2         1811Ampliar

Rf-1811



Amplia el dibujo por la zona especificada







3.8.3         imageReducir

Rf-1812



Reduce el dibujo por la zona especificada





3.8.4         imageVentana

Rf-1813



Hace un zoom de la ventana elegida







3.8.5         imageDesplazar

Rf-1815



Desplaza el dibujo con el botón central del ratón







3.8.6         imageVentana Fija

Rf-1816



Reduce el dibujo a la zona de la ventana fija anulando el dibujo de los demás puntos exteriores.





3.9    Desplazar

Desplaza el dibujo con el botón central del ratón

3.9.1     9351Abajo izquierda;1

RF-9351

3.9.2    9352Abajo;2

Rf-9352

3.9.3    9353Abajo derecha;3

Rf-9353

3.9.4    9354Izquierda;4

Rf-9354

3.9.5    9355Redibuja ;5

Rf-9355

3.9.6    9356Derecha;6

RF-9356

3.9.7    9357Arriba izquierda;7

RF-9357

3.9.8   9368Arriba ;8

RF-9368

3.9.9    9369Arriba derecha;9

Rf-9369

3.9.10                      9371Pagina abajo

Rf-9371

3.9.11 9372Pagina arriba

Rf-9372



3.10    image On/off Menú lateral

Rf-1821 = F4



Activa y desactiva el menú lateral situado a la derecha de la pantalla.


El panel lateral tiene tres opciones en forma de pestañas que son Todo, Capas y Dibujo


Y las tres opciones de visón.


Cuando tenemos seleccionada la opción de Todo que viene por defecto podemos comprimir las tres secciones pulsado sobre el titulo o agrandarlas o reducirlas arrastrando el ratón en su parte inferior como muestran las flechas rojas sobre la imagen.




En el siguiente recuadro en concreto la sección Entidades de TopoCal. Y uno de los lugares más utilizados del programa para activar y desactivar las entidades, así como controlar las diferentes formas en que se pueden dibujar











En cada sección más adelante veremos en detalle cada apartado.

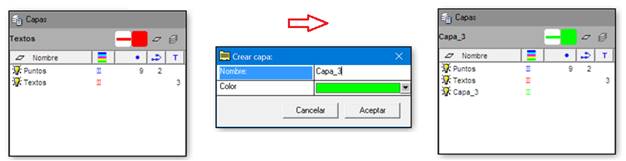

Capas

Imagen que contiene captura de pantalla  Descripción generada automáticamente

Visión 3D




Puntos


MDT y curvado






3.11Barras Iconos



3.11.1        imageOn/Off Barra de Usuario

Rf-1873



Anclar y desanclar la barra horizontal de iconos definidos por el usuario.


Cuando fijamos el icono dejamos siempre visible la barra de iconos horizontal de usuario programable:


Si desactivamos el botón veremos las barras de iconos de los menús que cambiará según señalemos en la barra de menú:






3.11.2       imageOn/Off Barra Horizontal

Rf-1874



Activa y desactiva la barra de iconos horizontal en los iconos superiores derechos de la barra de menú.






Barra horizontal activa con el menú de puntos:


Barra horizontal desactivada:






3.11.3       imageOn/Off Barra Vertical

Rf-1875



Activa y desactiva la barra de iconos vertical a la izquierda de la pantalla.




Barra vertical de iconos activados y desactivados:








3.11.4       imageEditar Barra Horizontal

Rf-1871



Editor de iconos para seleccionar los que queramos en la barra horizontal de usuario.










3.11.5       imageEditar Barra Vertical

Rf-1872



Editor de iconos para seleccionar los que queramos en la barra vertical de usuario.






3.12    Statusbar



Vista general de los comandos de la barra de estado

Imagen que contiene captura de pantalla  Descripción generada automáticamente







3.12.1       imageReferencia



Rf-1866 = F3

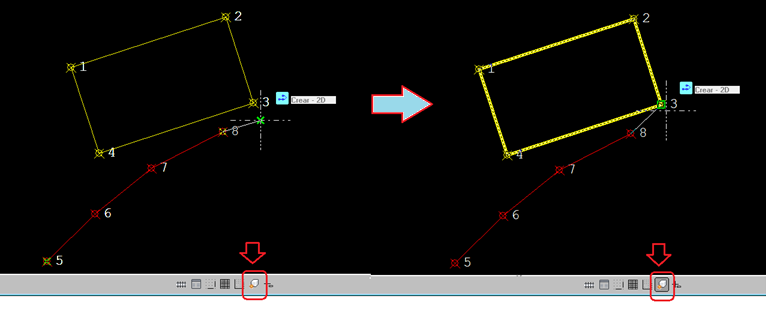

Captura el punto más cercano si está activada. Cuando dibujamos podemos querer no capturar el punto más cercano y esta orden es fundamental para ello.


Si la orden está activada TopoCal captura el punto más cercano y lo representa con un cuadradito en verde. Si no está capturando el punto por estar desactivado mostrará una X de color verde que indicará donde se creará el punto. Esta orden es muy importante cuando tenemos muchos puntos en la zona que queremos trabajar para no tener que ampliar el dibujo en exceso o tener que desactivar su capa para que no aparezcan y sean capturados.

Al dibujar puntos o polilíneas podemos activar o desactivar la captura del punto más cercano.





3.12.2      imagePropiedades Rápidas

Rf-1892



Cuadro de dialogo para elegir las propiedades a mostrar en cada entidad cuando nos situamos encima de ellas con el ratón.

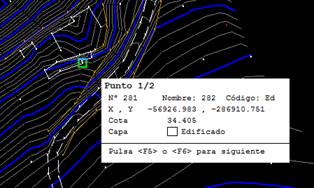

Propiedades de los Puntos






Si existen varios puntos juntos se muestran sus valores pulsando las teclas F5 y F6. Se indican las cantidad de puntos repetidos con coordenadas X e Y muy cercas a la escala actual del dibujo.


Propiedades de las polilíneas


Si existieran polilíneas coincidentes en un tramo o repetidas lo indicaría diciendo que hay X polilíneas debajo.




Si movemos un poco el ratón TopoCal alternará entre las diferentes polilíneas que coincidan en esa zona resaltando cada una y mostrando sus propiedades.

Propiedades de los Textos


Propiedades de los Triángulos 3D


Si  tenemos activada la cota y es la misma parasus tres vértices presentará solo una sin son diferentes mostrará las tres cotas.


Propiedades del  MDT

Si el dibujo de los triángulos está desactivado presentará el siguiente cuadro con la cota en el puntero del ratón y la pendiente es ese punto justo.


Propiedades del Curvado

Tiene que estar el curvado suavizado calculado y activo para capturar las curvas de nivel con el movimiento del ratón.


Si la curva es cerrada presentará su superficie también de forma automática.





3.12.3      imageForzar cursor

Rf-1869 = F9



Fuerza al puntero del ratón a moverse solamente en los vértices de la rejilla








3.12.4      imageRejilla

Rf-1864 = F7



Dibuja una rejilla o cuadricula en el dibujo tipo AutoCad.


Esta rejilla vale como referencia para dibujar objetos y forzar el cursor a que se mueva por sus vértices.





3.12.5Tamaño Cuadricula

Rf-1863 = F8



Fuerza al puntero del ratón a moverse en horizontal o vertical al trazar una línea.

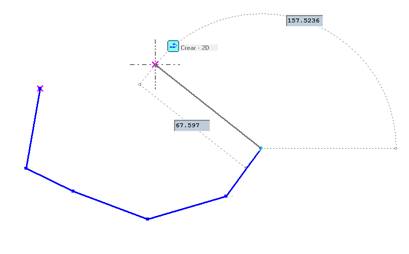

3.12.6      imageEntrada dinámica

Rf-1891 = F12

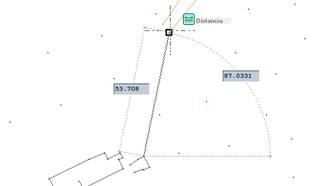

Presenta dinámicamente la distancia y el ángulo cuando se está trazando una línea.


Esta función se activa también para todas las ocasiones en que el programa necesita que se indiquen dos puntos.






3.12.7      imageTamaño cuadricula

Rf-1865



Define el ancho de la rejilla a dibujar.





3.13    Cuadricula



TopoCal  crea una cuadricula interna con líneas y textos que abarcan toda la zona del dibujo a un intervalo en X e Y definidos en las propiedades de la cuadricula.

 Esto tiene la ventaja de tener el dibujo limpio si esta cantidad de entidades.

Si queremos generar una cuadricula con los valores elegiros podemos hacerlo y entonces se generarán en el dibujo actual capas una capa con los puntos, líneas y textos necesarios para que queden de forma permanente. Esta orden está en el menú de cuadricula y en el  panel lateral junto al icono de propiedades e la cuadricula.

3.13.1       imageOn/Off

Rf-9601



Activa y desactiva el dibujo de la cuadricula








3.13.2      imagePropiedades

Rf-9611



Cuadro de propiedades de la cuadricula:


Dibujar: podemos elegir dibujar la cuadrícula o cruces con su rotulación.



Intervalo:

En metros: separación entre cruces o líneas en metros. Ejemplo para un intervalo de 50 metros:

Control automático: si lo activamos se anula la opción anterior al ampliar, cuando nos quedamos sin cuadrícula, ya que TopoCal se encargará de que siempre se vea, reduciendo el intervalo de forma automática en función de la escala. Si está desactivado se mantiene el intervalo en metros. En el ejemplo vemos como ha cambiado de 50 a30 metros de intervalo.

Color: Es el color de las líneas o cruces que define la cuadricula. En rojo en los ejemplos.

CuadrículaTextos: podemos igualmente indicar el color que rotula los valores de la cuadrícula. En negro en los ejemplos.

Otros:

Tipo cuadrícula: podemos elegir entre representarla con:

1.- Cruz

2.- Punto

3.- Líneas


Dibujo de texto: Anula la presentación de textos:

Decimales texto: Indica el número de decimales de los textos de la rotulación, útil para zonas con poco intervalo o muy pequeñas.


El tamaño del texto es el mismo que el definido para los atributos del punto en el panel lateral. Podemos pues indicarle que pinte a una altura fija en pixel independiente de la escala o a una altura en metros que lógicamente variará en función de la escala como se muestra en las imágenes anteriores.





3.14       imageNº de entidades

Rf-1841



Presenta el número de la cantidad de todas las entidades que hay en el dibujo.










3.15       imageMáximos y mínimos

Rf-1842



Presenta los máximos y mínimos de las coordenadas de los puntos y textos.


Entre paréntesis en máximos y mínimos indica en cada coordenada el punto exacto que tiene  ese valor y de conde se ha cogido. Si está vacío es que el valor se ha obtenido de las cuatros esquinas de una fotografía Raster  o de los valore actuales en pantalla.





3.16    Configuración



3.16.1       imageTeclas programables

Rf-1861 = W



Editor de las teclas programables de las órdenes de todos los comandos de TopoCal.








Hay comando que no podrá ser modificada su tecla rápida de acceso por ser estandarizadas con otros programas de CAD.

En una siguiente versión pondremos esas órdenes en distinto color de fondo y las teclas desaparearan de la lista desplegable.













3.16.2      imageColor de fondo de la pantalla

Rf-9892



Define el color que tendrá el fondo de la pantalla principal de dibujo de TopoCal. Se recomienda siempre trabajar con el negro que es el que menos cansa a la vista y con el que están definidos todos los colores por defecto de TopoCal.








3.16.3      imageConfigurar colores,F10

Rf-9890



Los colores de la interfaz gráfica son configurables debido a la gran cantidad de horas que pasamos frente al ordenador. Un color blanco de fondo para algunos les encanta y para otros le quema la vista. Es por ello que TopoCal dispone de todas las variables de configuración para que crees la que más se adapta a tu vista y gusto y puedas guardarla en un sencillo fichero de texto para compartirla con otros usuarios si lo deseas o para llevártela a otro equipo


Puede definir cualquier color para cada uno de los elementos de la interfaz gráfica de TopoCal.


TopoCal ya viene con un color por defecto llamado Defecto.txt y otras cuatro configuraciones para que las pruebes y te animes a crear la tuya propia.


Tipo Azulado.txt


Tipo Oscuro.txt


Tipo Rosita.txt


Tienes como se ve en las imágenes las opciones de Guardar, Exportar e importar las configuraciones existentes o guardadas.

El menú restaurar pone los colores de fábrica por decirlo así de TopoCal. Cada vez que queramos cambiamos los colores y le damos al menú Salir TopoCal nos pedirá reiniciar el programa para que los valores tengan efecto.




4   Puntos



El punto es la unidad fundamental de TopoCal y de él dependen la mayoría de entidades de TopoCal directamente, como las polilíneas, el MDT y por ende el curvado. Es por ello que si cambiamos las coordenadas de un punto se verá reflejado en las entidades que se apoyan en é de forma automática e inmediata.



Esta es la barra de iconos de los puntos.


Y el menú desplegado con todos los submenús correspondientes

03 puntos.png



En la siguiente imagen vemos en detalle cómo están agrupadas en el menú lateral la distribución de los iconos de los puntos y una de las zonas más activas e importantes de TopoCal para trabajar con los puntos.








Y aquí en detalle los atributos o valores del punto.









4.1      Editor



4.1.1           imageTodo

Rf-2141 = F3

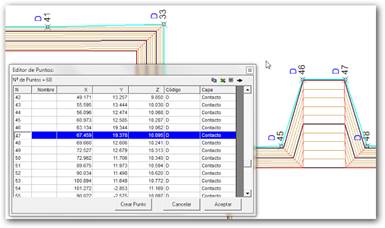

Cuadro del Editor general de puntos donde podemos ver todos los puntos y modificar sus datos, así como realizar diversas operaciones disponibles en el submenú del botón derecho del ratón.






4.1.2          2142Tipo Excel

Rf-2142



Cuadro del Editor general de puntos donde podemos ver todos los puntos y modificar sus datos y realizar multitud de operaciones analíticamente y eliminar puntos con la condición de que no existan polilíneas ni el MDT, y si existen serán borradas.







4.1.3          image Localizar

Rf-2143



Cuadro de dialogo donde podemos, a partir de capturar en un punto pantalla con el ratón, editar dicho punto, y a partir de ahí  poder mostrar ir, secuencialmente (un punto detrás de otro), localizando  y mostrando en pantalla todos los puntos, o uno concreto, especificando su nº. Un cuadro nos muestra las coordenadas, código y capa del punto mostrado y localizado en pantalla, pudiendo editar y varias estos datos. Hay controles para recorrer todos los puntos de forma cómoda y visual, y una opción de zoom en el recuadro ver.








4.1.4          imageSelección

Rf-2145



Abre el editor de puntos solo con la selección de puntos y vértices de polilíneas que estuvieran seleccionados.



4.2    Crear





4.2.1     image2D

Rf-2111 = Ctrl+P


Crea puntos gráficamente con el ratón a la cota Z=0,00.

Ejemplo de puntos creados.





4.2.2         imageCota fija

Rf-2112



Crea puntos gráficamente con el ratón a una cota definida previamente.


Ejemplo de puntos creados.






4.2.3         imageCota variable

Rf-2113



Dibuja puntos gráficamente con el ratón, preguntando la cota para cada uno de ellos.
















4.2.4         imageCota del MDT

Rf-2114



Dibuja puntos gráficamente con el ratón, asignándoles automáticamente la cota del MDT, si existe el MDT en esas coordenadas. Si no existe MDT se le asignará la cota Z=0,00










4.2.5         imageTeclear XYZ

Rf-2115



Crea puntos, introduciendo sus coordenadas XYZ, separadas por espacios. La coordenada Z es opcional, y si se desea puede ser omitida.





4.2.6         imageTeclear XY y Z del MDT

Rf-2116



Crea puntos introduciendo las coordenadas X e Y separadas por un espacio, asignándoles automáticamente la cota del MDT,  si existe el MDT en esas coordenadas.


Escribir la coordenada X y la Y separada por espacios. La cota la interpolará del MDT si está realizado y se está encima de algún triángulo. Si no existe MDT se le asignará la cota Z=0,00





4.2.7         imageIncrementar XYZ y crear

Rf-2118



Crea puntos a partir de un punto elegido, incrementando sus coordenadas XYZ, mediante incrementos positivos o negativos, introducidos en el formulario.

La opción “Crear en punto” nos indica el número que será asignado al nuevo punto









4.2.8         imageIncrementar XYZ

Rf-2117



Modifica las coordenadas de un punto incrementando sus coordenadas XYZ, mediante incrementos positivos o negativos, introducidos en el formulario.






4.3    Eliminar

4.3.1          imageFiltrar

Rf-2129

Elimina los puntos más cercano a una distancia dada si no pertenecen a ninguna Polilínea







4.3.2         imageRepetidos

Rf-2122



Elimina todos los puntos repetidos en 2D (coincidencia sólo de X e Y), o en 3D (coincidencia de XYZ), pudiendo elegir la distancia en metros de la precisión de búsqueda, es decir, la separación mínima a la que pueden estar los puntos en  el espacio (distancia geométrica), por debajo de la cual se consideran de iguales coordenadas o repetidos. En 2D no se tiene en cuenta la diferencia en cotas

Antes de eliminar los puntos repetidos que, por cualquier circunstancia pudiera haber en el dibujo actual, TopoCal nos informa del número de puntos iguales hallados, y nos da la opción de eliminarlos o no.





4.3.3         image  Seleccionado

Rf-2121 = E



Captura el punto más cercano al cursor y lo elimina completamente, modificando automáticamente las entidades que lo contenían.






4.3.4    image Con cota cero

Rf-2123



Antes de eliminar los puntos repetidos que, por cualquier circunstancia pudiera haber en el dibujo actual, TopoCal nos informa del número de puntos iguales hallados, y nos da la opción de eliminarlos o no.

Elimina todos los puntos que tengan la cota igual a cero.




4.4    Modificar



4.4.1          image Cota

Rf-2131



Captura un punto con el ratón, y nos muestra su cota actual  para que pueda ser modificada.






4.4.2         imageNombre

Rf-2135



Cambia el nombre de un punto seleccionado gráficamente







4.4.3         imageCódigo

Rf-2132



Captura un punto con el ratón y nos muestra su código actual  para que pueda ser modificado o borrado.







4.4.4         imageConvertir en Estación

Rf-2136



Convierte en Estación el punto o los puntos seleccionados o los convierte en punto si eran estaciones, permutando entre ellos.





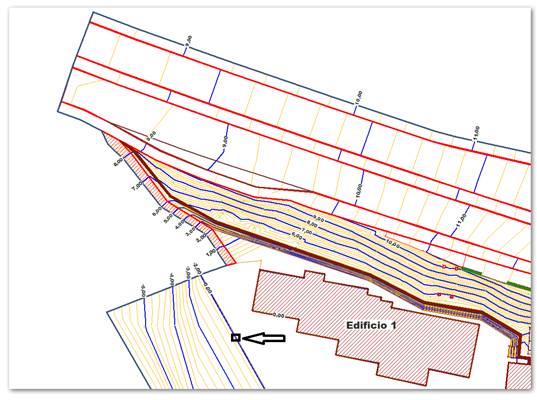

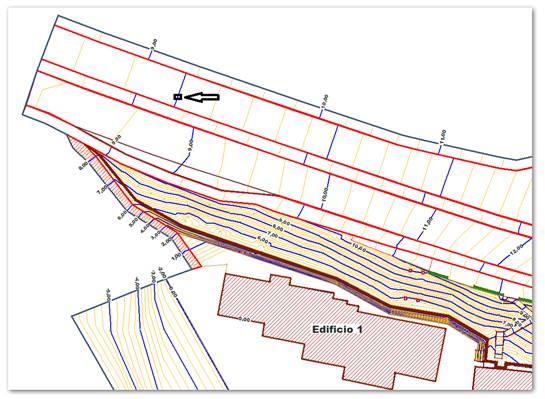

4.5     image Mover

Rf-3024



Mueve las coordenadas X e y de un punto gráficamente



Seleccionando un punto con el ratón, nos permite arrastrarlo o moverlo por la pantalla a la posición que deseemos, moviendo a su vez todas las entidades (polilíneas, MDT, curvado etc.) que dependan de él.





4.6    Prefijos





4.6.1          imageOn/off

Rf-9861

Reduce o repone el valor de las coordenadas X,Y,Z simplificando los datos








4.7          imagePropiedades

Rf-9862



Presenta un cuadro de dialogo con los valores de los prefijos en X, Y,Z

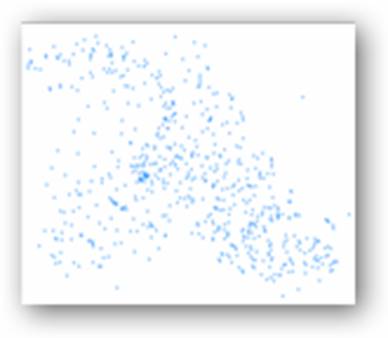

4.7.1.1          imagePuntos aleatorios

Rf-2152



Esta es una opción para hacer pruebas, ejemplos o probar funciones, pues nos permite crear el nº de puntos que indiquemos, que serán dibujados de forma aleatoria en posición y en cotas.


Podríamos usar esta opción por ejemplo para ver  funcionar la creación de triángulos en el MDT y su posterior curvado.

Es una función que en principio se creó simplemente para comprobación de velocidad y errores, y se ha dejado como posible campo de prácticas y ejemplos del programa.

Esta herramienta se ha creado a nivel de prueba y depuración del programa, y se ha dejado instalada para ayudar a practicar a personas que empiezan y no disponen de ejemplos.

Jugando con la distancia máxima de los lados de la triangulación se puede ver cómo trabaja el programa y aprender.

También vale para probar la potencia de cálculo de TopoCal con una gran cantidad de puntos creados de forma aleatoria.

Al cambiar el número de puntos desaparecerán los actuales y se generaran el nº  indicado. Se ha puesto como límite para esta versión la cantidad de 32.000 puntos, aunque ya hay usuarios atrevidos que mediante los ficheros DXF o ASCII han introducido más de 200.000 puntos triangulándolos sin mayor problema que el tiempo empleado.

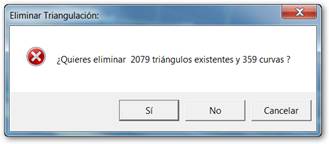

La primera vez que generamos el MDT o el curvado el programa nos presenta el formulario de parámetros, ignorándolo  las siguientes veces.

Si no nos aparece triangulado todos los puntos significa que debemos subir la distancia máxima de triangulación.

Ejemplo de 1500 puntos:




Triangulación de 1500 puntos, presentando solo el MDT


Todo con el MDT y el curvado y desactivando los puntos:


















Si ponemos por ejemplo 200 puntos,desactivamos las entidades puntos y  MDT  y damos repetidas veces al Icono <Todo> obtendremos  de forma inmediata diferentes terrenos suavizados, algo que al comienzo del Proyecto TopoCal nos pareció espectacular.


Por tanto, pensando que pude servir a nivel educativo y de aprendizaje hemos decidido dejar esta barra de iconos.





4.7.1.2         imageOn/off Puntos

Rf-9101



Activa o desactiva el dibujo de los puntos









4.8    Colores





4.8.1         imagePor capa

Rf-9111



Dibuja cada punto por el color de su capa







4.8.2         imageRojo y azul por cotas

Rf-9112



Dibuja el punto en color rojo si la cota es positiva y azul si es negativa







4.8.3         imageRGB o  personalizado

Rf-9113



Dibuja a todos los puntos con un color predeterminado en las propiedades






4.8.4        imagePor cotas

Rf-9114



Establece distintos colores en función de las cotas de los puntos






4.9    Tamaño





4.9.1          imageAltura en pixeles

Rf-9121



Rótula los valores de los puntos  siempre a una altura constante







4.9.2         imageAltura en metros

Rf-9122



Rótula los valores de los puntos  siempre a una altura dada en las propiedades











4.9.3         imageAumentar

Rf-9123



Aumenta el tamaño del punto cada vez que se ejecuta este comando





4.9.4         imageDisminuir

Rf-9124



Disminuye el tamaño del punto cada vez que se ejecuta este comando





4.10    Atributos On/Off

Los atributos de un punto son su nombre, numero de orden, X, Y,Z, código.







4.10.1      imageOn/off

Rf-9131



Activa o desactiva el dibujo de los puntos


Detalle y nomenclatura de los atributos de cada punto.










4.10.2      imageNº de orden

Rf-9141



Activa o desactiva el texto del nº de orden de los puntos












4.10.3      imageNombre

Rf-9142



Activa o desactiva el texto del nombre de los puntos






4.10.4     imageCoordenada Z

Rf-9145



Activa o desactiva el texto del valor de la Cota de los puntos






4.10.5      imageCoordenada X

Rf-9143



Activa o desactiva el texto del valor la coordenada X de los puntos








4.10.6     imageCoordenada Y

Rf-9144



Activa o desactiva el texto del valor la coordenada Y de los puntos






4.10.7                       image Código

Rf-9146



Activa o desactiva el texto del código de los puntos








4.10.8     imageEn horizontal

Rf-9147



Activa o desactiva el texto horizontal






4.10.9     imageEn vertical

Rf-9148



Activa o desactiva el texto vertical






4.11image Propiedades

Rf-2144





Presenta las propiedades de los puntos agrupadas y con posibilidad de ser modificados

Muchas de estas opciones están disponibles en el menú lateral de pantalla en la opción Puntos, altura y datos.

Dibujar puntos SI/NO activa o desactiva la presentación del punto en pantalla


Color - por Capa,  asigna el color de la capa a todos los puntos contenidos en ella. Si se elige individual, se puede definir un color diferente al de la capa al que pertenece.


Color degradado en rojo en función de la cota (Z)


En  color fijo de usuario. Todos los puntos se dibujan con un mismo  color elegido por el usuario.
















Diferentes colores en función de la cota .Estos colores están predeterminados y no son configurables por el momento.


Rotular, Color y Posición o tienen mayor dificultad que ponerlos a nuestro gusto.

En Otros, - Decimales cotas  indica el número de decimales con que se rotularán las cotas en el caso de que se rotulen junto al punto.

















5    Polilíneas





image04 polilínea.png


5.1.1           imageEditor General

Rf-2241



Editor general de polilíneas, que nos muestra los puntos o vértices por los que pasa cada polilínea, y las coordenadas de estos puntos.

Cada polilínea tiene asignado un número, y aumentándolo o disminuyéndolo con los controles del editor, o señalándola  gráficamente, la pantalla ira localizando y resaltando esa polilínea, a la vez que el editor nos muestra toda su información asociada de vértices, capa y color entre otros.




5.1.2     imageEditor Numérico

Rf-2243



5.1.3          imageLocalizar

Rf-2242



Podemos recorrer todas las polilíneas de forma gráfica y analítica con este cómodo y sencillo cuadro de diálogo, similar al editor general de polilíneas,  así como editar o cambiar los valores mostrados, al mismo tiempo que se localiza, resalta y se centra la polilínea seleccionada en pantalla.






5.2     Crear

Al acceder a este  comando “crear polilínea”, se activa la barra de herramientas  con las 9 siguientes órdenes funciones complementarias:


imageElimina el último punto creado de la polilínea activa.



imageCierra una polilínea con el primer punto de esta.



imageIntroducir por teclado las coordenadas absolutas X Y Z, separados por un espacio, del siguiente punto a crear de la polilínea: (La cota Z es opcional, y si no se introduce equivaldrá a Z0)




imageIntroducir por teclado las coordenadas relativas al último punto creado, para  generar el siguiente punto a crear de la polilínea:






imageIntroducir por teclado el azimut o ángulo horizontal, y la distancia relativas al último punto creado, para  generar el siguiente punto a crear de la polilínea:




imageCrea una polilínea uniendo secuencialmente puntos   seleccionados gráficamente en pantalla.image

imageBloquea la rotulación de puntos en la polilínea





imageElimina la polilínea en curso.





imageTermina la polilínea en curso









5.2.1     image2D

Rf-2211  Ctrl+L



Crea una polilínea en dos dimensiones con la cota a cero.








5.2.2         imageCota fija

Rf-2212



Genera una polilínea, en la cual todos los puntos  nuevos que se creen  tendrán la cota especificada. Los puntos que se capturen con la opción cercana  mantendrán la cota que tengan que no será modificada.






5.2.3         imageCota variable

Rf-2213



Genera una polilínea en la cual se nos preguntara la cota que queremos, en cada punto nuevo que creemos nuevo. Los puntos que se capturen con la opción cercana  mantendrán la cota que tengan que no será modificada.








5.2.4         imageCota del MDT

Rf-2214



Genera una polilínea obteniendo la cota para cada punto del MDT si éste existe debajo del punto.








5.2.5         imageTeclear nº de puntos

Rf-2215



Podemos crear una polilínea mediante los números de orden de los puntos, separados por un espacio y defieniendo una secuencia de inicio y fin separados por el signo “-“. Por ejemplo  “6 7 8 9 6” es igual a “6 – 9 6”

No confundir el número de orden, que es único e irrepetible, con el nombre del punto que es opcional y designado por el usuario.










5.3     Figuras





5.3.1          imageLínea

Rf-2315



Crear líneas gráficamente indicando sus dos puntos.





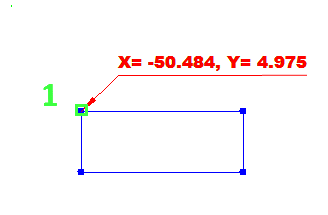

5.3.2         imageRectángulo

Rf-2216



Crea un rectángulo gráficamente.






5.3.3         2317Rectángulo girado 2P

Rf-2317



Crea un rectángulo girado definido por 3 puntos











5.3.4         2318Rectángulo girado 3P

Rf-2318



Crea un rectángulo tirado dando su eje y ancho





5.3.5         imageCirculo centro y radio

Rf-2311



Crea un círculo en el centro y el radio mediante dos puntos





5.3.6         imageCirculo dos puntos

Rf-2312



Crea un círculo dando su diagonal mediante dos puntos







5.3.7          imageCirculo tres puntos

Rf-2313



Crea un círculo definido por 3 puntos







5.3.8         imageArco tres puntos

Rf-2314



Crea un arco definido por 3 puntos.







5.3.9         imagePolígono

Rf-2316



Crea un polígono de pantalla gráficamente





5.4     Eliminar

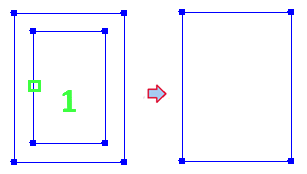

5.4.1          imageSeleccionar

Rf-2221



Elimina la polilínea seleccionada








5.4.2         imageSegmento

Rf-2222



Elimina solamente el segmento (línea entre dos puntos) de  una polilínea capturándola o señalándola con el cursor.








5.4.3         imageVértice

Rf-2223



Debemos seleccionar o capturar con el ratón el punto o vértice que queremos desconectar de la Polilínea.










5.4.4         imageTodos sus puntos

Rf-2226





Elimina toda la polilínea así como todos los puntos que la definen y no pertenezcan a ninguna otra polilínea.
















5.4.5         imageTodas

Rf-2225





Elimina todas las polilíneas del dibujo, pero respetando todos los puntos existentes.


5.5     Modificar





5.5.1          imageVértices a cota

Rf-2231



Cambia o modifica todas las cotas de los puntos o vértices de una polilínea que seleccionemos en pantalla, a la cota que introduzcamos en el cuadro de dialogo.








5.5.2         imageVértices a  su capa

Rf-2238



Cambia las capas de los puntos o vértices de cada polilínea existente, a la misma que la de la polilínea que los contiene.










5.5.3         imageTodos los Vértices a capas

Rf-2232



Pasa todos los puntos de una polilínea a una capa dada













5.5.4         imageColor por capa

Rf-2233



Pasa todos los colores de todas las polilíneas al color de la capa en la que se encuentre cada pol. “color por capa”







5.5.5          imageColor individual

Rf-2234



Seleccionando esta opción cada polilínea mantiene un color fijo independientemente de la capa donde se encuentre. Si este color no está definido, toma el valor del color de la capa.





5.6     Acciones





5.6.1          imageUnir

Rf-2237



Une en una sola dos polilíneas por los extremos indicados










5.6.2         imageMover

Rf-3023



Mueve gráficamente una Polilínea










5.6.3         imageCopiar

Rf-3022



Crea una polilínea señalada en otro dibujo existente.







5.7     Añadir







5.7.1          imagePor un  extremo

Rf-2236



Inserta un punto por un extremo de una polilínea








5.7.2          imageEn un segmento

Rf-2235



Inserta un punto en un segmento de una polilínea






5.8    Interpolar puntos





5.8.1          imageSeñalar

Rf-2265



Crea e inserta un punto en la alineación de un segmento de polilínea interpolando la cota de sus dos vértices.

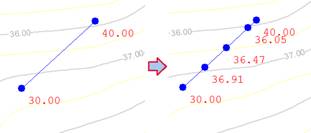

5.8.2         imageSeñalar y Z del MDT

Rf-2266



Crea e inserta un punto en la alineación de un segmento de polilínea interpolando la cota del MDT si existe














5.8.3         imagePartes iguales



Rf-2261



Crea e inserta puntos para dividir en partes iguales el segmento seleccionado y calculando las cotas de sus dos vértices












5.8.4         imagePartes iguales y Z del MDT

Rf-2262



Crea e inserta puntos para dividir en partes iguales el segmento seleccionado y calculando las cotas del MDT si existe














5.8.5         imageDistancias iguales

Rf-2263



Crea e inserta puntos para dividir en distancias iguales el segmento seleccionado y calculando las cotas de sus dos vértices
















5.8.6         imageDistancias iguales y Z del MDT

Rf-2264



Crea e inserta puntos para dividir en distancias iguales el segmento seleccionado y calculando las cotas de sus dos vértices










5.9     On/Off





5.9.1          imageTodas

Rf-9201



Activa o desactiva el dibujo de polilíneas

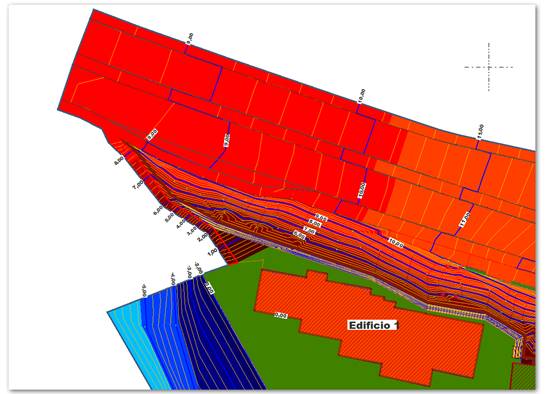

5.9.2         imageSombreado  On/off

Rf-9202



Activa o desactiva el dibujo de Polilíneas rellenas con algún sombreado












5.9.3    9203Señalar vértices

Ref-9203

5.9.4    image Señalar inicio y fin

Ref-9204

5.9.5    image Número de los Vértice

Ref-9205

5.9.6    image Cota de los Vértice

Ref-9206

5.9.7    image Código de los Vértice

Ref-9207

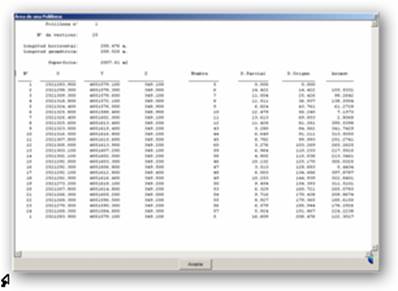

5.10    imagePropiedades



imageRf-2281  Ctrl+P

Propiedades de una polilínea con todos sus datos de vértices, capa, color y estilo de dibujo



Muestra los datos específicos de la Polilínea seleccionada, tipo de polilínea, nº de vértices, perímetros, superficie, capa, color y otros, pudiendo cambiar algunos de ellos.




























6    Textos





Los textos se activan y desactivan en el menú lateral. También mediante el menú o la tecla programable “T”


05 texto.png










6.1.1           imageEditor

Rf-2341



Editor general de textos, donde podemos modificar los valores  y contenidos que nos interesen.




6.1.2          imageEditar seleccionado

Rf-2342



Edita el texto y altura de un texto seleccionado








6.2    Crear





6.2.1          imageSimple

Rf-2351  Ctrl+T



Crea un texto dando la altura y posición










6.2.2         imageDinámico

Rf-2352

Crea un texto ajuntando el ancho y  la orientación a dos puntos








6.3    Eliminar

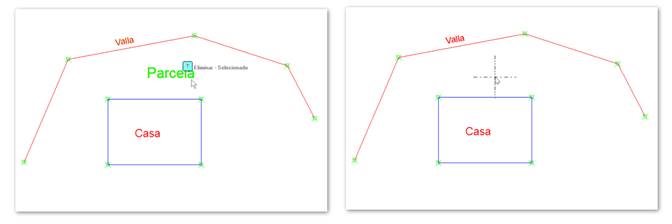

6.3.1          imageSeleccionado

Rf-2361



Elimina el texto seleccionado






















6.3.2         imagePor capa

Rf-2363



Elimina todos los textos de una capa seleccionada.

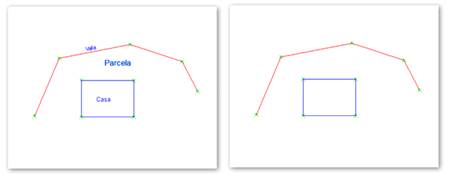

6.3.3         imageTodos

Rf-2362



Elimina todos los textos existentes








6.4    Modificar





6.4.1          imageMover

Rf-2371



Mueve gráficamente un texto

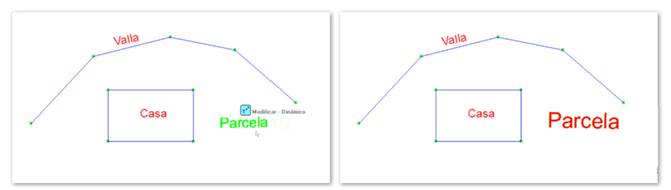

6.4.2         imageGirar

Rf-2372



Gira gráficamente un texto








6.4.3         imageDinámico

Rf-2373



Modifica un texto ajustando su ancho y altura a dos puntos gráficamente






6.5     Escalar







6.5.1          imageTodo

Rf-2382  Mayús+T



Escala todos los textos del dibujo en altura un valor dado

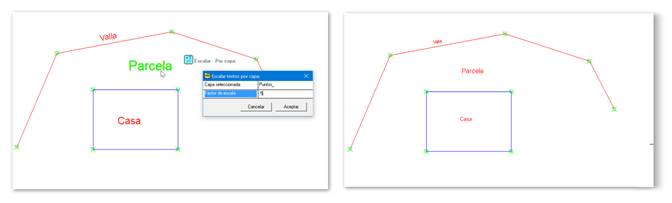

6.5.2         imagePor capa

Rf-2381



Escala en altura un valor dado todos los textos que estén en la capa del texto seleccionado




6.6    On/Off





6.6.1          imageTodos

Rf-9501  T



Activa o desactiva el dibujo de los textos






6.7     Rotular





6.7.1          imageSuperficie y perímetro

Rf-2527



Rótula la superficie y el perímetro en el interior de una polilínea dada





6.7.2         imageSuperficie

Rf-2525



Calcula la superficie en el interior de una polilínea dada





6.7.3         imagePerímetro

Rf-2526



Rótula el perímetro interior de una polilínea dada





6.8    image Propiedades

Rf-2385



Presenta un cuadro de dialogo con los valores por defecto para la creación de nuevos textos.







7     Acotar




06 acotar.png



7.1.1           imageEditor

Rf-2541



Editor de los valores de la posición, altura, orientación y texto  detodaslas acotaciones






7.1.2          imageEditar seleccionado

Rf-2542



Edita los valores de la posición, altura, orientación y texto de la  acotación seleccionada




7.2     Crear





7.2.1          imageGirada

Rf-2391



Crea una acotación alineada a dos puntos dados rotulando la distancia entre ellos por el lugar indicado








7.2.2         2392 Horizontal

Rf-2392



Crea una acotación horizontal a dos puntos dados rotulando la distancia horizontal entre ellos por el lugar indicado.

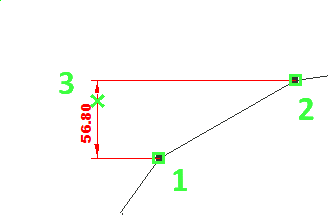

7.2.3         2393 Vertical

Rf-2393



Crea una acotación vertical a dos puntos dados rotulando la distancia vertical entre ellos.




7.2.4         2514Angular

Rf-2514



Crea una acotación del ángulo definido por tres puntos dados rotulando el ángulo que forman entre ellos.





7.3     Coordenadas

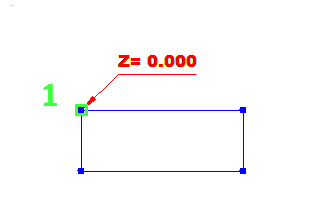

7.3.1      imageZ en Vertical

Rf-2531



Rotula el valor de la coordenada Z con orientación en vertical de un punto dado

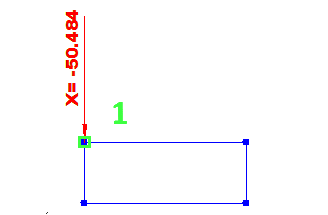

7.3.2         2521X en Vertical

Rf-2521



Rotula el valor de la coordenada X con orientación en vertical de un punto dado

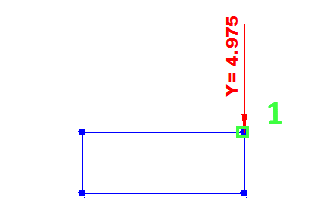

7.3.3         2522Y en Vertical

Rf-2522



Rotula el valor de la coordenada Y con orientación en vertical de un punto dado






7.3.4         imageXY en Vertical

Rf-2523



Rotula el valor de las coordenadas X e Y con orientación en vertical de un punto dado








7.3.5          imageZ  en horizontal

Rf-2524



Rotula el valor de la coordenada Z con orientación en vertical de un punto dado






7.3.6         2532X en horizontal

Rf-2532



Rotula el valor de la coordnada X con orientación en horizontal de un punto dado









7.3.7          2529Y en horizontal

Rf-2529



Rotula el valor de la coordnada Y con orientación en horizontal de un punto dado









7.3.8         2533XY en horizontal

Rf-2533



Rotula el valor de la coordnada X e Y con orientación en horizontal de un punto dado







7.4     Eliminar

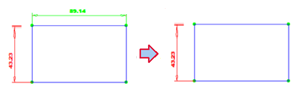

7.4.1          2561Seleccionado

Rf-2561



Elimina la acotación seleccionada














7.4.2         2563Por capa

Rf-2563



Elimina todas las acotaciones de la capa seleccionada.






7.4.3         2562Todos

Rf-2562





Elimina todas las acotaciones existentes en el dibujo






7.5     Modificar

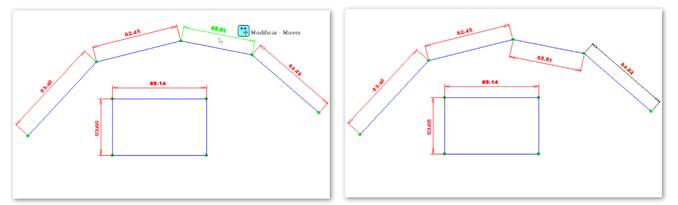

7.5.1          image Mover

Rf-2571



Mueve gráficamente la acotación seleccionadaimage









7.5.2          imageGirar

Rf-2572



Gira gráficamente la acotación seleccionada










7.5.3          imageDinámico

Rf-2573



Gira y dimensiona la altura gráficamente la acotación seleccionada








7.6     Simetría



7.6.1     imageEn X

Rf-2574



Hace la simetría en X de la acotación seleccionada.





7.6.2         imageEn Y

Rf-2575



Hace la simetría en Y de la acotación seleccionada.







7.7      Alinear





7.7.1           imageEn X

Rf-2576



Alinea todas las acotaciones al valor X de la primera acotación seleccionada.









7.7.2          imageEn Y

Rf-2577



Alinea todas las acotaciones al valor Y de la primera acotación seleccionada.







7.8     Escalar





7.8.1          imagePor capa

Rf-2581



Escala el valor dado todas las acotaciones de la capa seleccionada








7.8.2         imageTodo

Rf-2582  Mayús+T



Escala el valor dado todas las acotaciones del dibujo








7.9     image Propiedades

Rf-2585



Presenta un cuadro de dialogo con los valores por defecto para la creación de nuevos textos y que podemos modificar.








8   Capas






07 capas.png



8.1     image Editor

Rf-2441



Editor General de Capas existentes, donde podremos crear capas nuevas, asignarle color y tipo de línea, y modificar el nombre de las capas.

Este editor nos muestra la siguiente información:


Nombre: Nombre de las capas existentes editable con F2. Pueden existir varias capas con el mismo nombre, y utilizando la orden “agrupar” consolidarlas o unificarlas en una sola.

Se recomienda no dejar nombres vacíos ni utilizar caracteres no válidos como “*”,”/”,”-“,”+” etc.), así como espacios en blanco. Si se usan estos caracteres el programa avisara de ello y propondrá nombres validos con los datos introducidos.

Se puede seleccionar con el ratón, varios nombres seguidos e igualarlos al primer nombre, o crear nombres a partir del seleccionado añadiéndole una numeración secuencial.



Activa: Activa o desactiva la visibilidad de los datos o entidades de cada capa  en pantalla. Se puede seleccionar  las columnas o filas y activarlas o desactivarlas en conjunto.

Color: Selecciona el color de cada capa.

Con el menú contextual del ratón (botón derecho), accedemos a las órdenes de elección de color deseado para capa o conjunto de capas seleccionadas.

Tipo de Línea: Selecciona el tipo de línea de cada capa.

Con el menú contextual del ratón (botón derecho), accedemos a las órdenes de elección de tipo de línea deseado para capa o conjunto de capas seleccionadas

Puntos – Polilínea - Vértice.:Pantalla  informativa de la cantidad de entidades que hay en cada capa. Los vértices son los puntos que forman parte de una polilínea.






8.2    Crear





8.2.1          imageUna

Rf-2411  Ctrl+C





Crea una capa dando el nombre y el color y la pone como actual










8.3    Eliminar



8.3.1          imagePor polilínea

Rf-2422





Elimina la capa a la que pertenezca la polilínea señalada






8.3.2         imageActual

Rf-2424

Elimina la capa que esté como actual y todas sus entidades






8.3.3         imageDesactivadas

Rf-2423



Elimina todas las capas que estén desactivadas y todas sus entidades










8.3.4         imageVacías

Rf-2421



Elimina todas las capas vacías que no contienen ninguna información.

TopoCal nos informa del número de capas vacías.

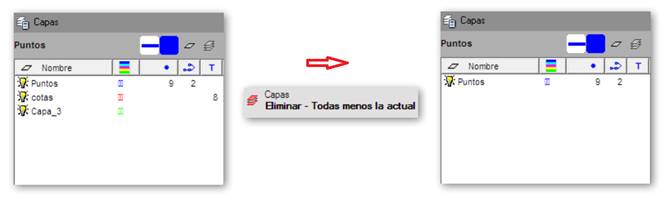

8.3.5         imageTodas menos la actual

Rf-2425



Elimina todas las capas y sus entidades menos la capa actual






8.4    image Agrupar iguales

Rf-2451



Agrupa, cuando existen,  varias capas con el mismo nombre, en una sola capa.

Suele haber varias capas con el mismo nombre  al importar archivos de AutoCad, DXF, o ASCII, generados por  otros programas.

TopoCal nos informa del número de capas con el mismo nombre y nos pregunta antes de realizar la operación.


Este es el resultado para la operación anterior. Igual que en otras ocasiones recordamos que las polilíneas pueden tener su color y tipo de línea por capa o por color individual de la capa en la que se encuentra. Hay opciones para cambiar este estado de forma individual o en conjunto dentro del menú polilíneas.






8.4.1         imageOrdenar

Rf-2452



Ordena alfabéticamente por el nombre todas las capas








8.4.2         imageColor actual

Rf-2461



Cambia el color de la capa actual (o principal)








8.4.3         imageColor de fondo

Rf-1822



Cambia el color de fondo del dibujo

























9    Herramientas






08 herramientas.png

9.1      Selección









9.1.1           imageMover

Rf-3012



Desplaza gráficamente todas las entidades seleccionadas mediante dos puntos





9.1.2          imageGirar

Rf-3014



Gira gráficamente todas las entidades seleccionadas mediante dos puntos





9.1.3          imageCopiar

Rf-3013



Copiar los objetos a una distancia determinada en una dirección especificada, o a un punto designado gráficamente.

Puede utilizar las coordenadas, las referencias a rejilla, las referencias a objetos y otras herramientas para desplazar objetos con precisión.

Se muestran las siguientes solicitudes.

Designar objetos

Permite especificar los objetos que se van a desplazar.

Punto base

Especifica el punto inicial del desplazamiento.

Punto destino

En combinación con el primer punto, especifica un vector que indica a qué distancia y en qué dirección se desplazan los objetos seleccionados. Se puede indicar gráficamente señalando un punto en pantalla,  o introduciendo el desplazamiento relativo al punto base, es decir el ángulo y la distancia.

Los dos puntos precisados definen un vector que indica la distancia del original a la que deben colocarse los objetos copiados y en qué dirección.






9.1.4          imageBorrar

Rf-3083  Supr



Suprime todas las entidades seleccionadas





9.2    Traslación





9.2.1          imagePuntos

Rf-3031



Traslada en X, Y, Z todos los puntos seleccionados, y en la cuantía o distancia en metros que se introduzca.






9.2.2         imagePolilínea

Rf-3032



Traslada en X, Y, Z las polilíneas seleccionadas, y en la cuantía o distancia en metros que se introduzca.






9.2.3         imageForzada  por un punto

Rf-3033



Traslada en X, Y, Z todo el dibujo actual, y en la cuantía o distancia en metros que se introduzca.

Desplaza los objetos a una distancia determinada en una dirección especificada, o a un punto designado gráficamente.

Puede utilizar las coordenadas, las referencias a rejilla, las referencias a objetos y otras herramientas para desplazar objetos con precisión.

Se muestran las siguientes solicitudes.

Designar objetos

Permite especificar los objetos que se van a desplazar.

Punto base

Especifica el punto inicial del desplazamiento.

Punto destino

En combinación con el primer punto, especifica un vector que indica a qué distancia y en qué dirección se desplazan los objetos seleccionados. Se puede indicar gráficamente señalando un punto en pantalla,  o introduciendo el desplazamiento relativo al punto base, es decir el ángulo y la distancia

Los dos puntos precisados definen un vector que indica la distancia del original a la que deben colocarse los objetos copiados y en qué dirección.


9.3    Girar





9.3.1          imagePuntos

Rf-3041



Dando un punto base y un ángulo gira todo el dibujo






9.4    image Paralela

Rf-3021



Crea un polilínea paralela a la señalada a una distancia dada




9.5     Intersección





9.5.1          imagePolilíneas

Rf-3161



Calcula todos los puntos de la intersección de una polilínea con todas las demás


9.5.1.1          imageIntersección

Rf-3061



Calcula todos los puntos de la intersección de una polilínea con todas las demás





9.6    Escalar





9.6.1          imageEn X e Y

Rf-3051



Agranda o reduce un dibujo en la proporción introducida.


9.6.2         imageEn Y

Rf-3052



Agranda o reduce un dibujo en la coordenada Y, la proporción introducida. Es útil, por ejemplo,  para la deformación vertical (en Y) en los perfiles longitudinales y transversales






9.7     image Distancia

Rf-3011  Ctrl+D



Calcula y presenta la distancia entre dos puntos y las diferencias de incrementos en sus coordenadas

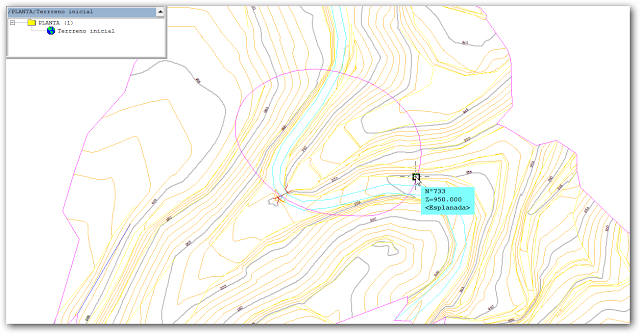

Dstancia este comando podemos seleccionar gráficamente dos puntos en pantalla.

Si tenemos activado la orden “cercana” en la barra de estado el programa captura los puntos más cercanos al cursor, mostrando sus  números, coordenadas y nombres, así como las diferencias parciales en X Y Z

Aparte de la distancia reducida se complementa la información con la distancia geométrica, la orientación de la recta que definen los dos puntos en el plano horizontal y su pendiente en 3D.






9.8    Bloques



9.8.1         imageInsertar

Rf-9251



Inserta un dibujo existente en la carpeta Bloques como un bloque en el punto señalado










9.8.2         imageInsertar planta

Rf-9252



Crea un nuevo y vacío de plantas

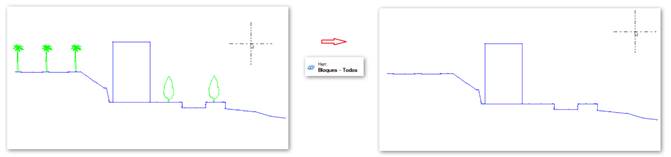

9.8.3         imageON/OFF

Rf-9551



Activa desactiva todos los bloques.






9.9    Adaptar a Polilínea



9.9.1          imageAcuerdo circular

Rf-2256



Adapta los acuerdos circulares máximos automáticamente en la polilínea










9.9.2         imageAcuerdo parabólico

Rf-2257



Adapta los acuerdos parabólicos máximos automáticamente en la Polilínea







9.9.3         imageCírculo 2P

Rf-2254



Convierte una polilínea de tres puntos en un círculo que pasa por ellos







9.9.4         imageArco 3P

Rf-2255



Convierte una polilínea de tres puntos en un arco que pasa por ellos








9.10    Rellenar Polilínea



9.10.1      imageDiagonal Izquierda

Rf-3074



Sombrea con líneas en diagonal a la izquierda la polilínea seleccionada








9.10.2      imageDiagonal Derecha

Rf-3075



Sombrea con líneas en diagonal a la derecha la polilínea seleccionada








9.10.3      imageHorizontal

Rf-3072



Sombrea con líneas en horizontal la polilínea seleccionada




9.10.4     imageVertical

Rf-3073



Sombrea con líneas en vertical la polilínea seleccionada










9.10.5      imageCuadrícula

Rf-3076



Sombrea con líneas en horizontal y en vertical la polilínea seleccionada








9.10.6     imageSólida

Rf-3071



Rellena en color sólido la polilínea seleccionada












9.10.7      imageVaciar

Rf-3077



Elimina el sombreado o relleno de color si lo tuviera la polilínea seleccionada






9.11 image Pasa puntos interiores Pol a la capa activa

Rf-3055



Calcula todos los puntos activos interiores a una polilínea dada y  pasa las capas activa





9.11.1        imageCopiar de otro dibujo

Rf-3022



Crea una polilínea señalada en otro dibujo existente





10   Topografía






09 topografia.png







10.1.1       imageAutocroquis

Rf-2271



Une mediante polilíneas puntos con iguales códigos.

Se unen secuencialmente de menor a mayor, y por número de orden, todos los puntos que tengan el mismo código.


Sirve por ejemplo para cuando tomamos en campo la línea blanca de la carretera, que le llamaríamos “LB”, o un bordillo “bordillo”, o una línea de rotura “L_ROT”, para luego unirlos automáticamente con esta orden.

Un punto puede tener todos los códigos que se quieran, debiendo estar separados por comas.

Ejemplo:”EJE, CT, CASA, ARBOL”

Hay tres letras especiales o comandos, que escritos separados por un espacio, al final del código, realiza las siguientes acciones.

“I”comenzar una nueva polilínea: Ejemplo “CT  I”

“F”  terminar la polilínea en curso: Ejemplo “BI  F”

“A”  cierra la polilínea actual en creación.  “PT A”

A cada .código se le puedes asignar una capa y un color, que se guardara para ser recordados en el próximo trabajo, manteniendo criterios de trabajo y presentaciones homogéneas.





10.1.2      imageCrear cuadrícula

Rf-5311



Crea una cuadrícula con puntos, polilíneas y textos






Cuadrícula estilo Cruz                                                Cuadrícula estiloLíneas










10.1.3       imageResolución triángulo

Rf-3054



Dando tres datos de un triángulo calcula los otros tres automáticamente






10.1.4      imageLibreta de Radiaciones

Rf-2154



Cuadro general para cálculo de radiaciones y poligonales a partir de los datos y lecturas de campo que podremos introducir en el panel inferior.

Podemos seleccionar distintos formatos angulares.

En la parte superior “puntos ó estaciones”, introduciremos las coordenadas de los puntos que utilicemos como estaciones, si no existen ya en el dibujo, o es un dibujo nuevo o en blanco.


Este formulario calcula las coordenadas de los puntos, a partir de sus distancias y ángulos tomados en campo  que se encuentra en la parte inferior.

Ejemplo de Radiación:

Tenemos los siguientes datos de campo en  grados centesimales y con la distancia reducida:


Estac    Visado Dist.G.  Angulo HZ

1000       1              10,000                    0,0000

1000       2             10,000                    25,0000

1000       3             10,000                    50,0000

1000       4             10,000                    75,0000

1000       2000      20,000                   75,0000

2000      1000       0,000                     0,0000

2000      5              10,000                    375,0000

2000      6             10,000                    350,0000

2000      7              10,000                    325,0000

2000      8             10,000                    300,0000

En el menú Puntos >> Radiación

Introducimos las coordenadas de la estación 1000 (100, 100,50) en la tabla de puntos y pulsamos el botón <Calcular>

Radiación.

Este será el resultado

 Dibujo de la Radiación.


Hemos radiado desde la estación 1000 los puntos del 1 al 4 en incrementos de 25 grados centesimales a una distancia fija de 10 metros, con lo que creamos una parte de un círculo.

Como el primer punto visado es el 1, no existe, no se puede calcular su azimut  y se considera la estación orientada.

Después en la misma dirección del punto visado 4 generamos la estación 2000 (centro de otro círculo) y volvemos a radiar puntos en otro sentido para generar los puntos del 5 al 8.

La primera estación que hay en la libreta de radiaciones al calcularla es la 1000 y el programa la busca primero en la base de datos de puntos y toma sus coordenadas (100, 100,50). Si esta tabla estuviera vacía o no existiera, en ella le asignaría las coordenadas (0, 0,0) y la pondría en color rojo.

Si hubiera estaciones repetidas en la base de datos escogería siempre las coordenadas de la primera que haya.

Para la segunda estación (2000), el programa también busca sus coordenadas en la base de datos de los puntos y al no existir la busca en los puntos visados desde la estación anterior o anteriores. Como existe en los ya radiados toma sus coordenadas (118.478, 107.654, 50.00) y le asigna el color azul.

El color azul indica que la estación es un punto visado y perteneciente a la misma radiación.

El color verde nos indica que es una referencia y sólo se toma su lectura para calcular la orientación de la estación.

Acto seguido analiza el primer punto visado desde la estación 2000 , en este caso vemos que es la estación 1000 que ya existe y tiene definidas ya unas coordenadas, calculando su orientación que es 275.0000 y la compara con la lectura horizontal introducida 0.0000. Como no es igual a la dada el programa calcula su desorientación en este caso es 275.0000 y la aplica a toda la estación, si el primer punto visado desde cada nueva estación no existiera se considera que la estación está orientada.

Si no se introduce la lectura vertical se considera una lectura de 100.0000 o 90.000 según sean los grados usados.

El programa TOPOCAL no distingue entre puntos y estaciones pudiendo usarse indistintamente aunque en el ejemplo actual lo diferenciemos por su nombre.







10.1.5       imageCompensación Poligonal

Rf-2155



Compensa las observaciones introducidos de una poligonal por el método de mínimos cuadrados.

Ya tenemos listo el Método de ajuste de poligonales cerradas de Crandall:

Gracias a la petición y gran colaboración del director de la Escuela de Topografía de la Universidad de Costa Rica Don Juan Antonio Picado Salvatierra que nos ha aportado generosamente las formulas y el procedimiento en Excel para el cálculo y compensación de Poligonales, y gracias a ello, ya tenemos una potente orden más a disposición de todos.

En resumen se calcula el sumatorio de las diferencias de los incrementos en X y en Y, para compensarlo con el método de mínimos cuadrados, que respeta las medidas angulares por ser un erro mínimo y ajusta las distancias compasándolas ponderadamente bajos los criterios del método de Crandall.

En el formulario se puede ver Ax, Ay antes y AX,AY después t como su sumatorio da cero.

Ya solo queda dar unas coordenadas de origen a la Estación A para que esta poligonal se transforme en una polilínea cerrada o abierta en TopoCal donde después nos podemos apoyar para usar la libreta de radiaciones sin límites y muy fácil de usar con todos los tipos de ángulos y medidas conocidos.

Introducimos los datos:




Y le damos a calcular:



http://4.bp.blogspot.com/-5ofcLNdyEnM/Va2oomzIfRI/AAAAAAAAAVg/Y7HtexO7icQ/s640/topocal%2B13.jpg









Y EL RESULTADO ES DIRECTO:



http://2.bp.blogspot.com/-sXue6Ysdnzc/Va2otk321lI/AAAAAAAAAVo/NyuvPqCRqTM/s640/topocal%2B11.jpg



Y este es el trabajo original en Excel en el que basamos todos nuestros estudios para adaptarlo a TopoCaldel director de la Escuela de Topografía de la Universidad de Costa Rica Don Juan Antonio Picado Salvatierra



http://4.bp.blogspot.com/-KX5_jVN2IO8/Va2xhFlIKlI/AAAAAAAAAXs/fGox6OH-rE0/s640/topocal%2B19.jpg







10.2    Transformación





10.2.1      imageUTM a Geodésicas

Rf-2156



Genera un listado editable con todos los puntos existentes y su cálculo en coordenadas Geográficas según el uso y hemisferio indicado.










10.2.2      imageGeodésicas a UTM

Rf-2157



Transformación de Geodésicas a UTM

Editor donde podremos introducir todas las latitudes y longitudes deseadas y obtener sus coordenadas UTM así como el huso en el que se encuentran pudiendo generar los puntos en el dibujo actual.






10.3    Eliminar





10.3.1       imageExteriores a polilínea

Rf-2124



Elimina todos los puntos en capas activas exteriores a una Polilínea







10.3.2                      imageInteriores a una Polilínea

Rf-2125



Elimina todos los puntos en capas activas interiores a una Polilínea







10.3.3      imagePor intervalos de cotas

Rf-2128



Si tenemos puntos por encima o por debajo de nuestro trabajo en altura Z podemos eliminarlos dando el intervalo en z al  que pertenecen.





10.4    Ordenar puntos





10.4.1      imageEn X

Rf-2161

Ordena todos los puntos existentes de menor a mayor por su valor en X





10.4.2      imageEn Y

Rf-2162

Ordena todos los puntos existentes de menor a mayor por su valor en Y









10.4.3      imageEn Z

Rf-2163



Ordena todos los puntos existentes de menor a mayor por su valor en Z





10.5    Intercambiar  Puntos





10.5.1       imageX por Y

Rf-2164



Intercambia todos los valores de las coordenadas en X por sus valores en Y de todos los puntos















10.5.2                       image Y por Z

Rf-2165



Intercambia todos los valores de las coordenadas en Y por sus valores en Z de todos los puntos







10.6    image Acotar ángulos y distancias

Rf-2586



Acota todos los segmentos de una polilínea con su distancia  y orientación, así como el ángulo que forman entre ello y la superficie total si es cerrada.






Y este es el comienzo de una serie de órdenes que nos facilitará la rotulación automática de polilínea, ángulos, superficies, cotas de puntos... y muchísimas cosas más...

Menú -> Texto -> Dada una polilínea rotula las distancias de sus lados, el azimut y acota el ángulo interior.



http://2.bp.blogspot.com/-3WViwxHAKII/Va2OMZPQ2PI/AAAAAAAAAS4/N2WpgvE9oxI/s640/topocal%2B1.jpg

Haciendo la orden de Parcelaciones nos hemos visto obligados a trabajar con una selección de polilíneas para su rotulación y acotado automático y para practicar hemos capturado como en AutoCad una ventana.

Esta orden de capturar entidades en pantalla con una ventana ya está operativa en cualquier versión que tengáis, y captura entidades enteras a la derecha y tocadas a la izquierda.

Pues bien ya hemos desarrollado el código para ir aplicándolo a todas las ordenes que ya están hechas y veamos conveniente.

Si por ejemplo decimos "mover un punto" ahora será mover un punto o selección. Si no hay selección preguntará como siempre por un punto y si existe pues lo hará con todos los puntos seleccionados.

Un pequeño paso en programación y un gran salto para TopoCal.

Lo que está acotado es el azimut con cero en el norte. Pero se pueden añadir todas las opciones que se necesiten pues es muy fácil hacerlo.

Ya se puede observar como se rotula la superficie en el centro de la parcela si es cerrada.
Tambiénpodéis ver un adelanto de un acuerdo circular automático y de otro parabólico abajo del todo necesario para la lista pendiente.













10.6.1      imageCuadro de construcción

Rf-2528

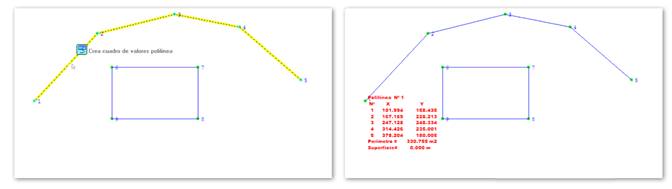

Dibuja y rotula un cuadro con las coordenadas X e Y de una polilínea dada y su superficie







10.6.2      imageRoto-trasladar -

Rf-3053



Alinea la fotografía, escala, gira y desplaza, marcando dos puntos en la foto y dos puntos existentes en el dibujo.

Si no tenemos puntos significativos en la foto o queremos tener una precisión mayor podemos guardar la foto con el dibujo de un cuadrado lo mayor posible que no necesita ser perfecto.




Primero leemos el KML con TopoCal para que al insertar la foto después sin georreferenciar se sitúe en la misma zona en la que están los datos leídos. Este sería el resultado.




Aplicando el comando Alinear nos pedirá un punto marcado en la foto y su equivalente capturado de TopoCal. Os pedirá después un segundo punto en la foto y su correspondiente punto en TopoCal  como muestra la imagen.

TopoCal escala, desplaza y gira si es necesaria la fotografía para que coincidan los puntos marcados con el resultado deseado que se muestra en la siguiente imagen.


Si como es seguro desearemos tener la foto sin ese recuadro en verde solo tenemos que desactivarlo en google y volver a grabar la foto sin haber movido la vista y volver a insertar la foto en TopoCal que como ya ha creado su fichero de localización situará la foto en el lugar correcto anterior.



Ya podemos trabajar en la fotografía digitalizando o dibujando nuestro proyecto. Cuando esté terminado podemos generar un fichero KML y comprobar en google que todo está correcto y hacer uso de las vistas que necesitemos incluyendo vistas en perfectivas.












10.6.3      imageReplantear

Rf-2158



Seleccionando en pantalla puntos y polilíneas produce un listado en formato ASCII con los ángulos y distancias desde una estación y una referencia dada.




11       MDT




10 MDT.png






11.1  image Triangular

Rf-2611  F11



Calcula todos los triángulos posibles menores a una distancia dada con los puntos y las polilíneas de las capas activas

Triangular puntos crea una red de triángulos o “caras 3D” uniendo entre si todos los puntos.

Es decir, crea una superficie en 3D formada a base de planos triangulares basados en los puntos tomados en campo.

Esta superficie es el MDT  Modelo Digital del Terreno.

TopoCal triangula solo los puntos de las capas que están activas. Esto es muy importante tenerlo en cuenta,  sobre todo para desactivar todas las capas cuyos puntos no queramos o no deban participar en la creacióndel la triangulación, como por ejemplo puntos o dibujos en planta sin cotas o con cota cero.

Todas las polilíneas que estén visibles al triangular serán tomadas como líneas de rotura o de quiebro. Las líneas o polilíneas no deben cortarse, aunque TopoCal resuelve este problema tomando como buena la última polilínea creada cuando se cruce con otra.

Las polilíneas que no pertenezcan al armado del MDT deben ser desactivadas. Por ejemplo hemos tomado la alineación de un tendido eléctrico que no es una polilínea de rotura, debemos desactivar la capa en la que se encuentra.

Lo mismo haremos con los puntos que no pertenezcan al MDT como pueden ser bases, puntos de referencia... desactivar sus capas.

TopoCal en este sentido es muy intuitivo pues solo triangula lo que se está viendo.



Este es el cuadro que se te presenta antes de realizar el MDT:


La “Distancia máxima de los lados” de los triángulos es el único parámetro que deberás modificar para el cálculo correcto. Si pones una distancia pequeña puede que haya zonas que no se triangulen o por el contrario si ponemos una muy grande se crearan triángulos  perimetrales no deseados. La distancia que se aconseja es la distancia máxima o más’ grande que haya entre puntos consecutivos tomados en campo.

De todas formas se puede fácilmente eliminar el MDT creado y probar creando otro con distinta distancia para ver los efectos y conocer cómo funciona esta poderosa herramienta, que es el “alma mater” del programa.

Hay herramientas para depurar, eliminar, editar, intercambiar y modificar la triangulaciónautomática que calcula TopoCal.


Una buena práctica es definir un perímetro con una polilínea cerrada alrededor de la zona a triangular para más tarde poder eliminar de una sola vez todos los triángulos exteriores a esta.

Y el resultado teniendo en cuenta las polilíneas visibles en capas activas.









11.2Crear





11.2.1        imageUn triángulo

Rf-2612  ctr+M



Crea un triángulo, señalando en pantalla con el ratón, o introduciendo los números de orden en el cuadro de dialogo que aparece, de los tres puntos que definen al triangulo.







11.2.2       imagePerímetro del MDT

Rf-2613



Crea una polilínea perimetral encerrando el MDT muy útil para cuando se vuelve a triangular pues TopoCal no calculará triángulos fuera de dicho perímetro.

Solo puede haber una polilínea que indique el que es el perímetro de del MDT. Si existiera otra TopoCal lo indicaría y si se continua se desactivaría esa cualidad de la polilínea ya existente.






11.2.3       imagePerímetros de la selección del MDT

Rf-2616



Crear una polilínea en la capa Perímetro del perímetro de los triángulos existencias







11.2.4       imageTriángulos vacios

Rf-2614



Calcula y crea triángulos de todas las zonas vacías.







11.2.5       imageSubdividir triángulos por distancia máxima

Rf-2617



Crea una nueva red de triángulos que no superen la distancia máxima definida, creando los puntos necesarios interpolados para ello.









11.3Eliminar



11.3.1        imageTodos

Rf-2621



Antes de eliminar todos los triángulos creados, nos informa del número de triángulos existentes  y pidiéndonos confirmación.










11.3.2       imagePor alineación

Rf-2627





Elimina todos los triángulos  cortados o tocados por una polilínea o alineación.

Antes de eliminarlos nos informa del número de triángulos seleccionados y nos pide confirmación.








11.3.3       imageSeleccionado

Rf-2622



Resalta directamente el  triángulo que se encuentra debajo del cursor a medida que nos movemos por el MDT.


Pulsando el botón izquierdo del ratón se irán eliminando los triángulos seleccionados hasta que cancelemos la operación.

Si está activado el curvado este desaparecerá instantáneamente.








11.3.4       imageCercano

Rf-2623  Ctr+2



Elimina el triángulo más cercano al cursor, desde este, al punto central del triangulo

Con esta orden sin apenas mover el ratón podemos eliminar los triángulos de una zona con triángulos muy poco diferenciados unos de otros





11.3.5image Por vértice

Rf-2624



Al señalar con el cursor un punto (o vértice),podemos  eliminar todos los triángulos que se apoyan en dicho vértice, y su curvado suavizado si está calculado.

Ejemplo:

Si activamos la orden cercana se nos indicará con un círculo cual es el punto más cercano al cursor.


Vemos que nos indica el punto nº 266, con nombre “1265” en la capa “CP”, si damos al botón izquierdo este es el resultado.










11.3.6       imageExteriores a pol

Rf-2625



Suprime todos los triángulos exteriores a una polilínea cerrada.

Ejemplo de triangulación del fichero “topo.pun” triangulado con una distancia de 400 metros


Como tenemos definido el perímetro de la zona (en rojo) señalamos esta polilínea y este es el resultado:


Antes de eliminarlos nos informa del número de triángulos seleccionados y nos pide confirmación.






11.3.7       imageInteriores a Pol

Rf-2626

Se debe haber creado una polilínea cerrada en el dibujo, para crear una isla vacía de triángulos.

Antes de eliminarlos nos informa del número de triángulos seleccionados y nos pide confirmación.


Triángulos seleccionados


Resultado al eliminar los triángulos y activar el curvado.






11.4Modificar





11.4.1        imagePermutar lados

Rf-2652



Cambia el lado común de dos triángulos, si es posible, al tocar sobre ese lado. El curvado también cambiará instantáneamente.


Y el resultado inmediato


Con esta operación y como conocedores del terreno podemos hacer que el MDT se aproxime lo más posible a él modificando lo que creamos conveniente, algo indispensable en la elaboración de cualquier MDT por parte del topógrafo.







11.4.2       2629Definir perímetro MDT

Rf-2629



Puedes seleccionar una polilínea como perímetro del MDT eliminar siempre los triángulos exteriores a esta.







11.4.3       2628Seleccionar Triángulos por alineación

Rf-2628



La una alineación por dos puntos selecciona todos los triángulos que la interceptan.





11.4.4       imageProyectar Polilínea

Rf-2656



Eleva o cambia todos los puntos de una polilínea a la cota correspondiente al MDT en las coordenadas de cada punto







11.4.5       imagePasar Vértices a la capa actual

Rf-2651



Pasa todos los puntos de una polilínea a la capa de la misma





11.5Ordenar Triángulos



11.5.1        2657En X

Rf-2657



Ordena todos los triángulos en el eje X de menor a mayor





11.5.2       imageEn Y

Rf-2658



Ordena todos los triángulos en el eje Y de menor a mayor





11.5.3       imageEn Z

Rf-2659

Ordena todos los triángulos en el eje Z de menor a mayor





11.6Insertar





11.6.1        imagePuntos

Rf-2653



Inserta un punto gráficamente calculando la cota del MDT en esas coordenadas y crea tres triángulos nuevos borrando el original.






















11.6.2       imagePolilínea

Rf-2654



Inserta un punto en el MDT si estamos encima de algún triángulo. Calcula la cota del MDT y crea tres nuevos triángulos dentro del afectado.

Si una vez generado el MDT queremos por el motivo que sea añadir  una polilínea al terreno como línea de ruptura esta orden lo realiza al mismo tiempo que vamos dibujando la polilínea se irán cambiando o permutando automáticamente los triángulos para ajustarse a esta nueva alineación

Esto resulta especialmente útil para definir mejor el terreno una vez que hacemos el curvado y vemos que el resultado no nos satisface. En vez de permutar los triángulos de esta forma quedan permanentemente definidos para futuros recálcalos del MDT de forma automática.

En el siguiente ejemplo vamos a realizar una unión para poder apreciar la potencia de este comando




Queremos que todos los triángulos se adapten a la nueva alineación  resaltada en negro. Y esto es lo que resulta del cálculo.


Como vemos no solo se han adaptado los triángulos sino que también ha cambiado el curvado sin hacer nada más







11.6.3       imagePolilínea creándola

Rf-2655



Crea una polilínea, poniendo en sus vértices o puntos la cota correspondiente del MDT.







11.6.3.1       imageCalcular colores por polilíneas cerradas

Rf-2615



Recalcula el color de cada triángulo contenido en una polilínea cerrada y del MDT. Utilizar solo cuando se modifiquen polilíneas y los triángulos pierdan su color.











11.7  Color





11.7.1        imagePor cotas en colores

Rf-9333







Cuadro con los colores de relleno de los triángulos en cada intervalo de las cotas, en rojo para los valores positivos y azul para los negativos




11.7.2       imagePor pendientes

Rf-9331





Presenta un cuadro con los colores del relleno de los triángulos en cada intervalo de las pendientes


11.7.3       imagePor cotas en rojo y azul

Rf-9332



Cuadro con los colores diferentes de relleno de los triángulos en cada intervalo de las cotas






11.8On/off





11.8.1       imageTodo

Rf-9301  M





Activa o desactiva el dibujo del MDT










11.8.2       imageDibujar triángulos

Rf-9311



Activa o desactiva el dibujo de los triángulos del MDT






11.8.3       imageMapa por flechas de pendientes

Rf-4315



Dibuja en cada triángulo del MDT una flecha indicando su dirección de máxima pendiente.







11.8.4      imageColor rojo y azul por cotas

Rf-9322



Activa o desactiva el dibujo de los triángulos en color rojo degradado si su cota media es positiva y azul degradado si es negativa







11.8.5       imageColor por pendientes

Rf-9321



Activa o desactiva el dibujo de los triángulos en color verde degradado en función del valor por su pendiente






11.8.6      imageColores por alturas

Rf-9323



Activa o desactiva el dibujo de los triángulos en color rojo degradado si su cota media es positiva y azul degradado si es negativa







11.8.7       imageColor por Polilíneas

Rf-9324



Dibuja los triángulos rellenos con el color de la polilínea cerrada que los contiene.








11.8.7.1       imagePropiedades

Rf-2641



Editor general de propiedades del MDT:


Dibujar: podemos elegir entre dibujar los triángulos del MDT.

Color: elegimos el color de todos los triángulos

Método de dibujo:

       1.- Triángulos: dibuja solo las líneas de los triángulos.


2.- Color por pendiente: dibuja un mapa por pendientes dando a cada triangulo un color verde con una intensidad en función de la pendiente del mismo, según una regla no lineal.




3.- Triang. y Color por pendiente: es la suma de las dos opciones anteriores.


Líneas: puedes elegir entre 5 tipos diferentes de líneas para dibujar los triángulos.

Punto central: dibujo del punto del centro del triangulo, útil para saber si existe el triángulo o triángulos solapados.

Contorno Triángulos: Define el perímetro exterior de los triángulos existentes.

Dibujar: dibuja solo el contorno exterior de los triángulos y el interior de las islas si las hay.

Color: elegimos el color del contorno.

Curvas:

Dibujar: dibuja o no las curvas.

Equidistancia Fina: elegimos el color de las curvas finas

Equidistancia Maestras: elegimos la separación entre curvas maestras

Color Fino: elegimos el color de las curvas finas

Color Maestras: elegimos el color de las curvas maestras

Método de dibujo:

1.- Rápido: se dibujan las curvas de forma instantánea por pero sin suavizar. Esta método es muy eficaz para trabajar, mover el dibujo, laminar triángulos...  obteniendo además el curvado de forma inmediata al cambiar la cota o coordenadas de los puntos sin hacer nada.




2.- Suavizado: necesita del cálculo previo para dibujarse. Si activamos la opción en el panel derecho y no está realizado el cálculo y preguntará si queremos realizarlo.


Y este será el resultado.





12    Curvas






11 CURVAS.png









12.1.1  imageCrear curvado

Rf-2711



Crea y genera las curvas de nivel del MDT.

Nos presenta el cuadro de opciones siguiente:


COTA MAXIMA Y MINIMA: Nos muestra la cota más alta y la más baja de los puntos del MDT. Se pueden cambiar estos valores si nos interesa.



CURVAS FINAS Y MAESTRAS: Aquí introducimos la distancia en metros a la que se generaran las curvas finas o intermedias, y las gruesas o  maestras, así como el color de cada una de ellas.

SUAVIZAR: redondea o suaviza las curvas de nivel (recomendable).

VER: nos permite ver la formación de las curvas de nivel o curvado, si el ordenador es lento, o  la cantidad de puntos es grande.



12.2    Etiquetar





12.2.1       imagePor alineación

Rf-2751





Rotula cada curva de nivel  en el punto que corte a  una línea que tracemos con el cursor, con el valor de su cota, quedando así etiquetada.


Se crearan todos los rótulos generados en la capa “etiquetas”.

Podemos definir el color y la altura de estos rótulos en metros.

Se puede elegir rotular todas las curvas o solo las maestras.
















12.2.2      imageAutomáticamente

Rf-2752  Ctrl+C



Rotula todas las curvas de nivel con la equidistancia entre textos dada
