8- Herramientas (Volúmenes)
Menú Herramientas:
Volumen Polilínea
Ya se puede cubicar el volumen de una
polilínea del MDT respecto a un plano de comparación.
Tienes que tener realizado el MDT y la polilínea debe de ser cerrada y coincidir sus lados con los lados de la triangulación.
El programa calcula la superficie de los triángulos que contiene la polilínea “Superficie por triángulos” y la superficie solo de la polilínea “Superficie real”. Si estas dos superficies no coinciden “Error de superficie” recalcula el MDT para integrar la polilínea en la triangulación.
El volumen de una polilínea cerrada es el resultado de la suma del volumen de los triángulos que contiene, respecto de un plano de referencia dado
Con esta opción ya se puede cubicar embalses, acopios... donde el plano de referencia coincide con la coronación o la base horizontal.
Y si la obra es solo en desmonte o terraplén tomando siempre la misma polilínea exterior (que abarque toda la obra) y el mismo plano de referencia se puede cubicar por diferencias de volúmenes el terreno excavado o el aporte de tierras, tomando diferentes datos del terreno por meses, semanas ...

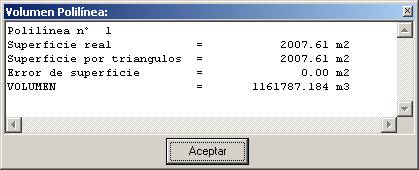

Este es el cuadro que presenta TopoCal tras el cálculo:
Si el plano de comparación corta el terreno, es decir está entre el punto mas bajo y el mas alto, se produce una volumen por debajo del plano de comparación y otro por encima, correspondiente al terraplén y desmonte. En esta versión no se distingue entre uno y otro y el resultado mostrado es la diferencia de los dos.
En próximas versiones se aplicaran distintos sistemas para el cálculo del movimiento de tierras y poder comparar los resultados.
Datos Polilínea
Calcula la superficie de una polilínea si es cerrada.
Podemos seleccionar una polilínea y ver su número de orden, el número de vértices que contiene, la longitud horizontal y geométrica del perímetro, así como su superficie si es cerrada.
Como complemento nos da un listado con los datos de los puntos , la distancia parcial y a origen del perímetro y el azimut de los tramos.
Estos son todos los datos que se presentan respecto de la polilínea seleccionada:
Distancia
Con este comando podemos seleccionar gráficamente dos puntos en pantalla.
Si tenemos activado la orden “cercano” en la barra de estado el programa captura los puntos mas cercanos al cursor, mostrando sus números, coordenadas y nombres, así como las diferencias parciales en X Y Z .

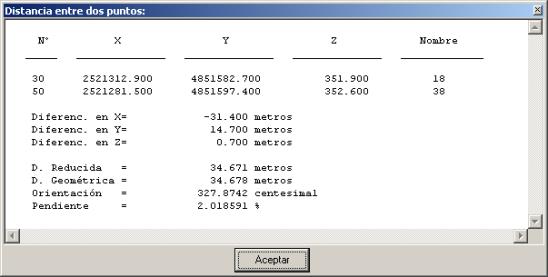

Aparte de la distancia reducida se complementa la información con la distancia geométrica, la orientación de la recta que definen los dos puntos en le plano horizontal y su pendiente en 3D.
